مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001 SGS-ROHS2.0

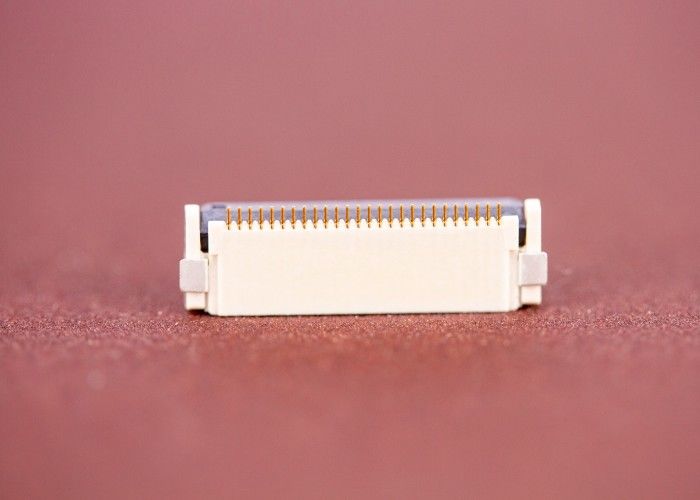

0.5MM الملعب ارتفاع البلاستيك 1.8MM 6-70PIN جبهة مفتوحة نوع القفل الأمامي الاتصال على الوجهين FPC / FFC connecto ص
تم تصميم موصلات FH Series لتوصيلات نوع الكابلات المرنة المسطحة (FFC) أو الدارة المطبوعة المرنة (FPC). تتميز هذه الموصلات بنقاط تلامس تتراوح من 0.2 إلى 1.0 مم ويتم تقديمها مع نقاط اتصال مختلفة ؛ أعلى ، أسفل ، أو مزدوج (أعلى وأسفل). تشمل التطبيقات النموذجية توصيل شاشات LCD بألواح الدوائر المطبوعة وصحة واسعة لتطبيقات التوصيل من اللوحة إلى اللوحة.
وصف المنتج
| الفولطية | 50V (AC / DC) |
| التصنيف الحالي | 0.5A / PIN |
| احتباس الكابلات | N 0.3N / PIN |
| الاتصال مقاومة | 100 متر مكعب |
| مقاومة العزل | 50MΩ دقيقة |
| سمك الكابل | 0.2 مم +/- 0.02 مم |
| طريقة اللحام | SMT التصحيح التلقائي |
| التعبئة | مناسبة للتغليف الشريط التصحيح SMT |
| كمية التعبئة | 3000PCS / حجم |
تكوين الخامات:
آلية تصميم الهيكل:
1) سلسلة اسم السلسلة: PITCH 0.3mm FFC / FPC DUAL جهة الاتصال الجانب الموصل (ع = 0.9 مم) موصل قفل الدوران الخلفي
2) موضع PIN موضع PIN: انظر الرسم المنتج انظر الرسم
3) نوع الاتصال الاتصال: الاتصال على الوجهين ضعف الجانب الاتصال
4) شكل محطة TML لحام نوع: نوع SMT
5) مناسبة لسمك ثنائي الفينيل متعدد الكلور سميكة FPC: T = 0.2 ± 0.02mm
6) مواصفات الطلاء: انظر الرسم المنتج انظر الرسم
7) لحام الجسيمات: حكمة: 0.10mm MAX
معلمة الأداء:
1) الوضع القياسي الشروط القياسية:
درجة حرارة التشغيل: -40 ~ + 85 درجة مئوية لا تقاطع التكثيف. تحت ظروف الجليد دون الجليد أو الندى
ب استخدام الرطوبة الرطوبة العملية: 20-85 ٪ RH
درجة حرارة التخزين درجة حرارة التخزين: -10 ~ +50 درجة مئوية لا تقاطع التكثيف. تحت ظروف الجليد دون الجليد أو الندى
D حفظ الرطوبة تخزين الرطوبة: 20 ～ 85 ٪ RH
2) تصنيف الجهد تصنيف: درجة الحرارة المحيطة 20 درجة مئوية 50V (AC / DC) درجة الحرارة المحيطة 20 درجة مئوية 50V (AC / DC)
3) التصنيف الحالي التصنيف الحالي: درجة الحرارة المحيطة 20 درجة مئوية 0.5A / PIN درجة الحرارة المحيطة 20 درجة مئوية 0.5A / PIN
