مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001 SGS-ROHS2.0

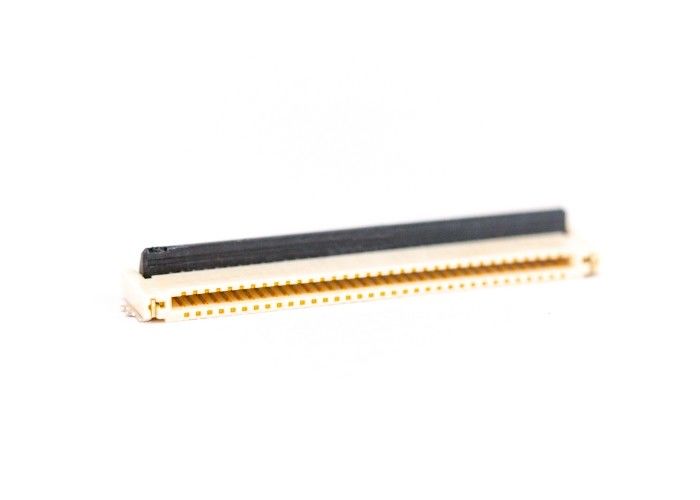

0.5MM الملعب ارتفاع البلاستيك 1.8MM 6-70PIN جبهة مفتوحة نوع القفل الأمامي الاتصال على الوجهين FPC / FFC connecto ص
تباعد الموصلات. يشير الملعب عادةً إلى المسافة من مركز موصل واحد إلى مركز الموصل المجاور. يمكن أن تحتوي FFC المفردة على درجات مختلفة بين الموصلات المختلفة على نفس الكابل ، ولكن هذا غير شائع. تتوفر كابلات FFC في العديد من الملاعب ، مثل 0.500 مم و 0.625 مم و 0.635 مم و 0.800 مم و 1.00 مم و 1.25 مم و 1.27 مم و 2.00 مم و 2.54 مم ، لكن أكثر الملاعب شيوعًا هي 0.500 مم و 1.00 مم. الملعب المخصص ومتعدد الملعب FFC متاحة عند طلب خاص.
وصف المنتج
| الفولطية | 50V (AC / DC) |
| التصنيف الحالي | 0.5A / PIN |
| احتباس الكابلات | N 0.3N / PIN |
| الاتصال مقاومة | 100 متر مكعب |
| مقاومة العزل | 50MΩ دقيقة |
| سمك الكابل | 0.2 مم +/- 0.02 مم |
| طريقة اللحام | SMT التصحيح التلقائي |
| التعبئة | مناسبة للتغليف الشريط التصحيح SMT |
| كمية التعبئة | 3000PCS / حجم |
تكوين الخامات:
آلية تصميم الهيكل:
1) سلسلة اسم السلسلة: PITCH 0.3mm FFC / FPC DUAL جهة الاتصال الجانب الموصل (ع = 0.9 مم) موصل قفل الدوران الخلفي
2) موضع PIN موضع PIN: انظر الرسم المنتج انظر الرسم
3) نوع الاتصال الاتصال: الاتصال على الوجهين ضعف الجانب الاتصال
4) شكل محطة TML لحام نوع: نوع SMT
5) مناسبة لسمك ثنائي الفينيل متعدد الكلور سميكة FPC: T = 0.2 ± 0.02mm
6) مواصفات الطلاء: انظر الرسم المنتج انظر الرسم
7) لحام الجسيمات: حكمة: 0.10mm MAX
معلمة الأداء:
1) الوضع القياسي الشروط القياسية:
درجة حرارة التشغيل: -40 ~ + 85 درجة مئوية لا تقاطع التكثيف. تحت ظروف الجليد دون الجليد أو الندى
ب استخدام الرطوبة الرطوبة العملية: 20-85 ٪ RH
درجة حرارة التخزين درجة حرارة التخزين: -10 ~ +50 درجة مئوية لا تقاطع التكثيف. تحت ظروف الجليد دون الجليد أو الندى
D حفظ الرطوبة تخزين الرطوبة: 20 ～ 85 ٪ RH
2) تصنيف الجهد تصنيف: درجة الحرارة المحيطة 20 درجة مئوية 50V (AC / DC) درجة الحرارة المحيطة 20 درجة مئوية 50V (AC / DC)
3) التصنيف الحالي التصنيف الحالي: درجة الحرارة المحيطة 20 درجة مئوية 0.5A / PIN درجة الحرارة المحيطة 20 درجة مئوية 0.5A / PIN
