مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001 SGS-ROHS2.0

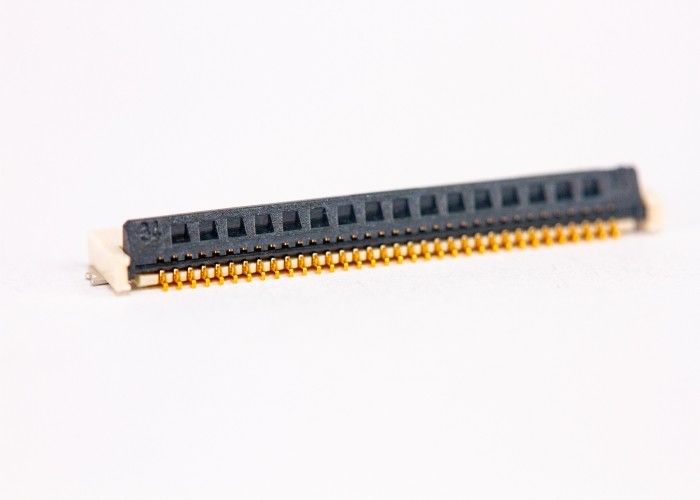

0.5MM الملعب ارتفاع البلاستيك 1.8MM 6-70PIN جبهة مفتوحة نوع القفل الأمامي الاتصال على الوجهين FPC / FFC connecto ص
يشير الكبل المسطح المرن ، أو FFC ، إلى أي مجموعة متنوعة من الكابلات الكهربائية المسطحة والمرنة ، مع الموصلات الصلبة المسطحة. الكابلات المسطحة المرنة هي نوع من الإلكترونيات المرنة. ومع ذلك ، يشير المصطلح FFC عادة إلى الكبل المسطح النحيف للغاية الموجود غالبًا في التطبيقات الإلكترونية عالية الكثافة مثل أجهزة الكمبيوتر المحمولة والهواتف المحمولة. في بعض الأحيان ، يتم استخدام مصطلح FPC (الدائرة المطبوعة المرنة) بطريقة غير دقيقة إلى حد ما في أي نوع من أنواع FFC ، ومع ذلك يتم استخدام هذا بشكل أكثر دقة لوصف الدوائر المحفورة أو المطبوعة التي تتضمن مكونات ومبنية على مادة مرنة. FFCs عادة ما تكون اتصالات مباشرة دون أي مكونات.
وصف المنتج
| الفولطية | 50V (AC / DC) |
| التصنيف الحالي | 0.5A / PIN |
| احتباس الكابلات | N 0.3N / PIN |
| الاتصال مقاومة | 100 متر مكعب |
| مقاومة العزل | 50MΩ دقيقة |
| سمك الكابل | 0.2 مم +/- 0.02 مم |
| طريقة اللحام | SMT التصحيح التلقائي |
| التعبئة | مناسبة للتغليف الشريط التصحيح SMT |
| كمية التعبئة | 3000PCS / حجم |
تكوين الخامات:
آلية تصميم الهيكل:
1) سلسلة اسم السلسلة: PITCH 0.3mm FFC / FPC DUAL جهة الاتصال الجانب الموصل (ع = 0.9 مم) موصل قفل الدوران الخلفي
2) موضع PIN موضع PIN: انظر الرسم المنتج انظر الرسم
3) نوع الاتصال الاتصال: الاتصال على الوجهين ضعف الجانب الاتصال
4) شكل محطة TML لحام نوع: نوع SMT
5) مناسبة لسمك ثنائي الفينيل متعدد الكلور سميكة FPC: T = 0.2 ± 0.02mm
6) مواصفات الطلاء: انظر الرسم المنتج انظر الرسم
7) لحام الجسيمات: حكمة: 0.10mm MAX
معلمة الأداء:
1) الوضع القياسي الشروط القياسية:
درجة حرارة التشغيل: -40 ~ + 85 درجة مئوية لا تقاطع التكثيف. تحت ظروف الجليد دون الجليد أو الندى
ب استخدام الرطوبة الرطوبة العملية: 20-85 ٪ RH
درجة حرارة التخزين درجة حرارة التخزين: -10 ~ +50 درجة مئوية لا تقاطع التكثيف. تحت ظروف الجليد دون الجليد أو الندى
D حفظ الرطوبة تخزين الرطوبة: 20 ～ 85 ٪ RH
2) تصنيف الجهد تصنيف: درجة الحرارة المحيطة 20 درجة مئوية 50V (AC / DC) درجة الحرارة المحيطة 20 درجة مئوية 50V (AC / DC)
3) التصنيف الحالي التصنيف الحالي: درجة الحرارة المحيطة 20 درجة مئوية 0.5A / PIN درجة الحرارة المحيطة 20 درجة مئوية 0.5A / PIN
