مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS
SMA series عبارة عن أنواع من الموصلات المحورية المصغرة ذات التردد العالي والتي تم تطويرها وإنتاجها وفقًا MIL-C-39012. مع خصائص حجم صغير ، عرض النطاق الترددي جيدة ، والخصائص الكهربائية متفوقة. إنه الموصلات المحورية rf الأكثر استخدامًا في مجالات مختلفة من الاتصالات بالميكروويف وجهاز قياس الميكروويف. يمكن أن يصل الموصل عالي الأداء الذي طورته شركتنا إلى 20 جيجا هرتز.
تخصيص:
| الخصائص الكهربائية | |||
| معاوقة | 50Ω | ||
| نطاق الترددات | تواصل مع كابل solf DC ~ 12.4GHz | ||
| تواصل مع كابل شبه صلبة DC ~ 18GHz | |||
| الفولطية | 335VRMS * | ||
| عازلة الجهد المقاومة | 1000VRMS * | ||
| مقاومة العزل | 0005000MΩ | ||
| مركز المقاومة | مركز موصل | .03.0mΩ | |
| موصل خارجي | .02.0mΩ | ||
| VSWR | .31.3 | ||
| المواد والميكانيكية الخصائص | |||
| مركز موصل | الذكر | نحاس مطلي بالذهب | |
| أنثى | Sn-P برونزية مطلية بالذهب | ||
| مرونة الاتصال | البريليوم البرونزية النيكل مطلي | ||
| شل وأجزاء معدنية أخرى | نحاس مطلي بالنيكل | ||
| غير القابل للصدأ التخميل | |||
| العقص الأكمام | نحاس مطلي بالنيكل | ||
| عوازل | PTFE | ||
| الختم الدائري | مطاط سيليكون | ||
| متانة | 500 دورة | ||
| تشديد عزم الدوران للاتصال | 0.79 إلى 13.13 نانومتر | ||
مزايا:
1. تتوفر موصلات SMA RF في واجهة التوصيل السريع أو الضغط على الوجه أو المواصفة القياسية ، أو الإصدارات المستقيمة ، أو 90 درجة ، أو التكوينات ذات الحاجز ، أو 4 فتحات
2. موصل SMA RF ذو جودة عالية ومجموعات سريعة بمجرد ربط الموصلين معاً ، دون الحاجة إلى لحام أو تجعيد
3. موصلات كهربائية SMA تستخدم على نطاق واسع في الميكروويف ، الهوائيات وأجهزة اختبار الخ
4. موصل SMA RF عبارة عن موصلات مترابطة محورية ذات تردد مترابط وذات حجم صغير ، ومقاومة للاهتزاز ومدى تردد عريض يصل إلى 18 جيجاهرتز
تطبيق:
*الجيش
* الربط بين المجلس إلى المجلس
*موجة عريضة
* الأجهزة
* هوائيات مجموعة على مراحل
* الاتصالات

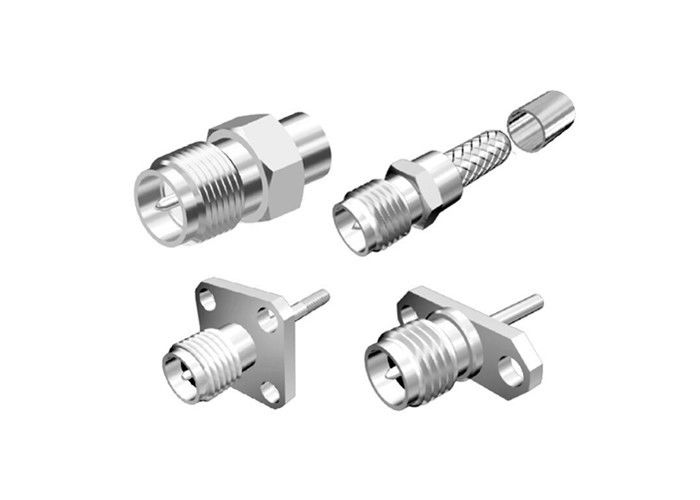

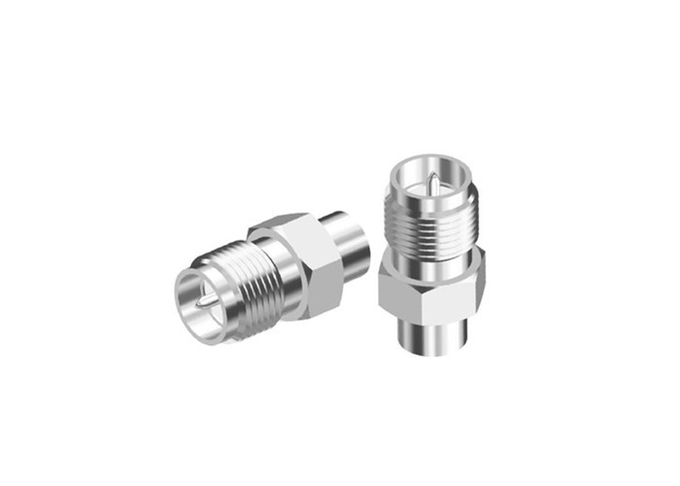

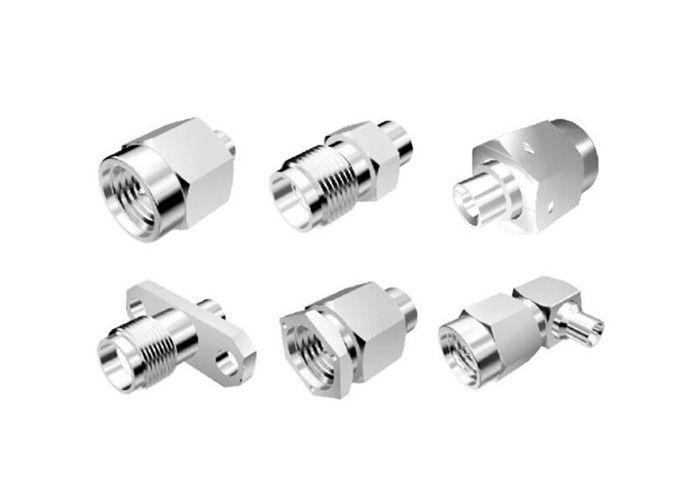

المزيد من الصور:
ملحوظة:
لدينا أكثر من 10000 نوع من الموصل ، إذا لم يتم العثور على الرابط الذي تستخدمه ، فيرجى الاتصال بنا للحصول على تفاصيلك.
