مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS
النيكل مطلي SMA أنثى المقبس الحاجز الكهربائية RF موصل محوري
موصل سلسلة SMA هو نوع من الموصل المحوري المصغر ذو التردد العالي والذي تم تطويره وإنتاجه وفقًا MIL-C-39012. مع خصائص حجم صغير ، عرض النطاق الترددي جيدة ، والخصائص الكهربائية متفوقة. SMA هو الموصلات المحورية rf الأكثر استخدامًا في مجالات مختلفة من الاتصالات بالميكروويف وجهاز قياس الميكروويف. يمكن أن يصل الموصل عالي الأداء الذي طورته شركتنا إلى 20 جيجا هرتز.
تخصيص:
| الخصائص الكهربائية | |||
| معاوقة | 50Ω | ||
| نطاق الترددات | تواصل مع كابل solf DC ~ 12.4GHz | ||
| تواصل مع كابل شبه صلبة DC ~ 18GHz | |||
| الفولطية | 335VRMS | ||
| عازلة الجهد المقاومة | 1000VRMS | ||
| مقاومة العزل | ≥5000MΩ | ||
| مركز المقاومة | مركز موصل | .03.0mΩ | |
| موصل خارجي | .02.0mΩ | ||
| VSWR | .31.3 | ||
| المواد والميكانيكية الخصائص | |||
| مركز موصل | الذكر | نحاس مطلي بالذهب | |
| أنثى | Sn-P برونزية مطلية بالذهب | ||
| مرونة الاتصال | البريليوم البرونزية النيكل مطلي | ||
| شل وأجزاء معدنية أخرى | نحاس مطلي بالنيكل | ||
| غير القابل للصدأ التخميل | |||
| العقص الأكمام | نحاس مطلي بالنيكل | ||
| عوازل | PTFE | ||
| الختم الدائري | مطاط سيليكون | ||
| متانة | 500 دورة | ||
| تشديد عزم الدوران للاتصال | 0.79 إلى 13.13 نانومتر | ||

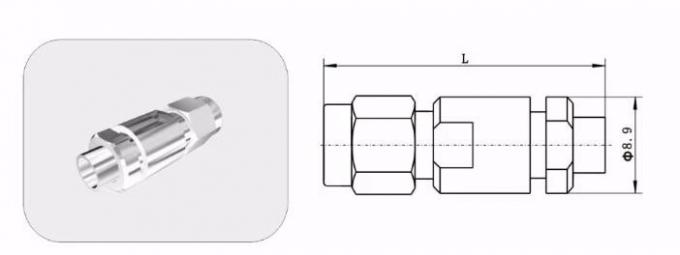

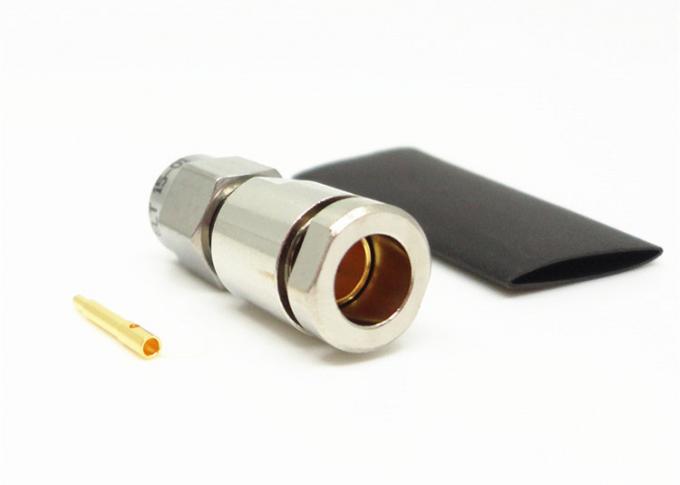

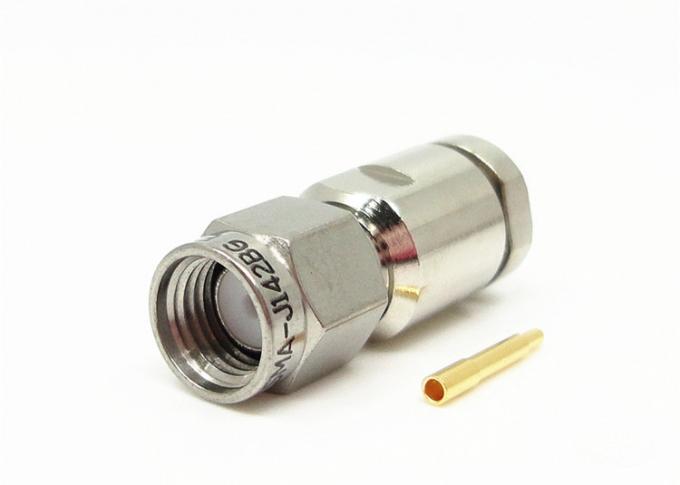

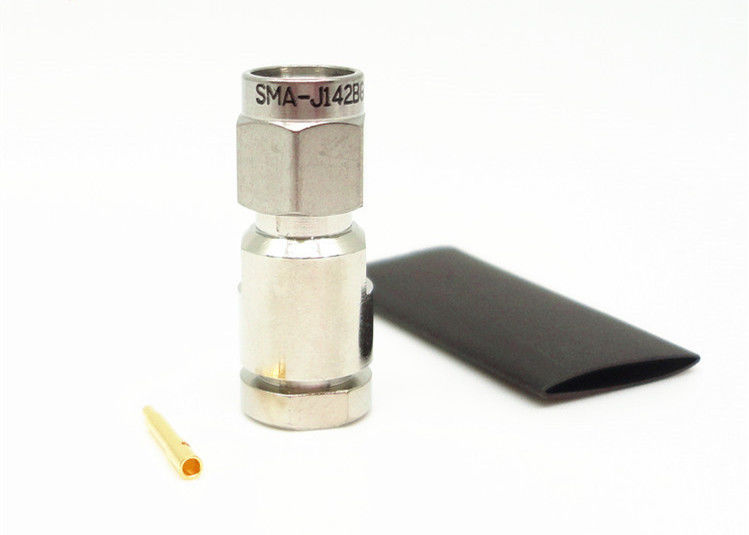

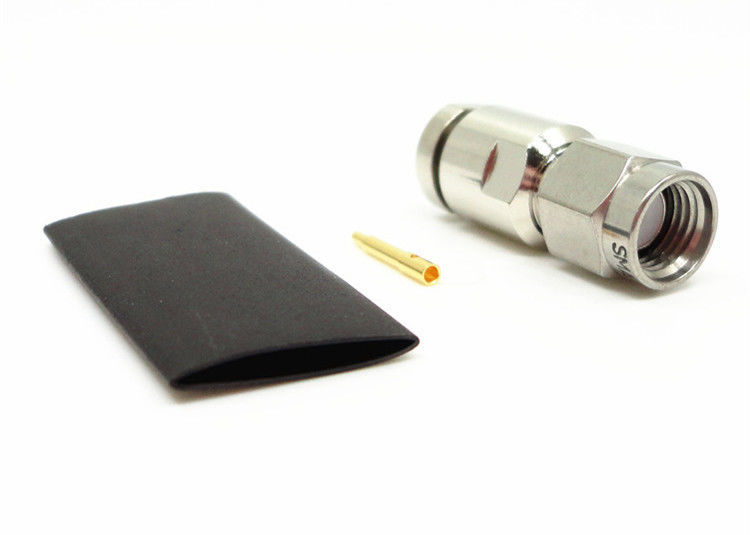

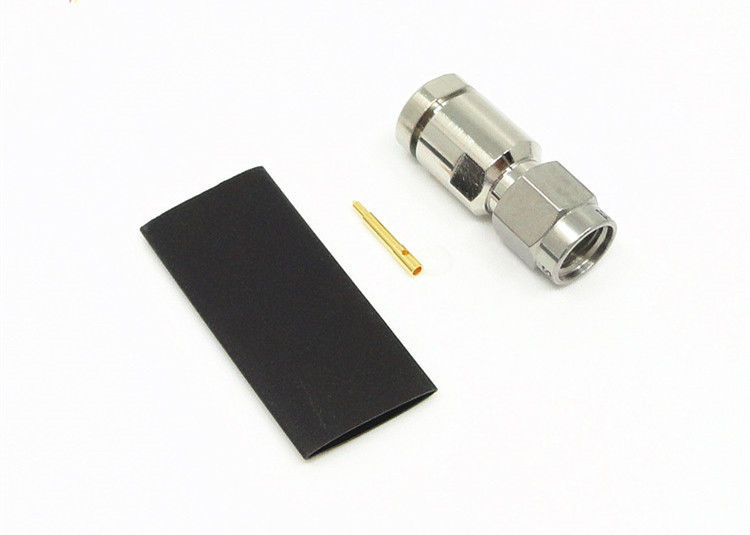

تفاصيل المنتج:
المميزات:
1 ، تتوفر موصلات SMA RF في واجهة التوصيل السريع أو الضغط على الوجه أو المواصفة القياسية ، أو الإصدارات المستقيمة ، أو 90 درجة ، أو التكوينات ذات الحاجز ، أو 4 فتحات
2 ، موصل SMA RF عالي الجودة ومزيج سريع من خلال ربط الموصلين معًا ، دون الحاجة إلى لحام أو تجعيد
3 ، موصلات كهربائية SMA تستخدم على نطاق واسع في الميكروويف ، الهوائيات وأجهزة اختبار الخ
4 ، موصل SMA RF عبارة عن موصلات مترابطة مترابطة ذات تردد مترابط وذات حجم صغير ، ومقاومة للاهتزاز ونطاق تردد عريض يصل إلى 18 جيجاهرتز (يمكن أن تكون موصلات SMA RF الخاصة بنا 20 جيجا هرتز)
تطبيق:
* موجة عريضة
* الأجهزة
* الهوائيات
* الاتصالات
* الفضاء
* موجة عريضة
* الأجهزة
* هوائيات مجموعة على مراحل
* الاتصالات
* الربط بين المجلس إلى المجلس
كتالوج المنتج:
| محول الترددات اللاسلكية |
| SMA / SSMA RF موصل |
| SMP / SSMP RF موصل |
| TNC RF موصل |
| N نوع موصل RF |
| MCX / MMCX موصل RF |
| موصلات الموجات BNC RF ConnectorMillimeter (2.4 مم ، 2.92 مم) |
| جمعيات الترددات اللاسلكية |
| الدليل الموجي لمحول محوري |
| الأختام المحكم من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| الميكروويف الروتاري المفاصل |
ملحوظة:
لدينا أكثر من 10000 نوع من منتجات التوصيل البيني ((BNC ، TNC ، MCX ، MMCX ، SMA ، SSMA ، SMB ، SSMB ، BMA ، SBMA ، SMC ، SC ، SMP ، SSMP إلخ.) ،) ، إذا كان الموصل الذي تستخدمه هو لم يتم العثور ، يرجى الاتصال بنا مع التفاصيل الخاصة بك.
