مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS

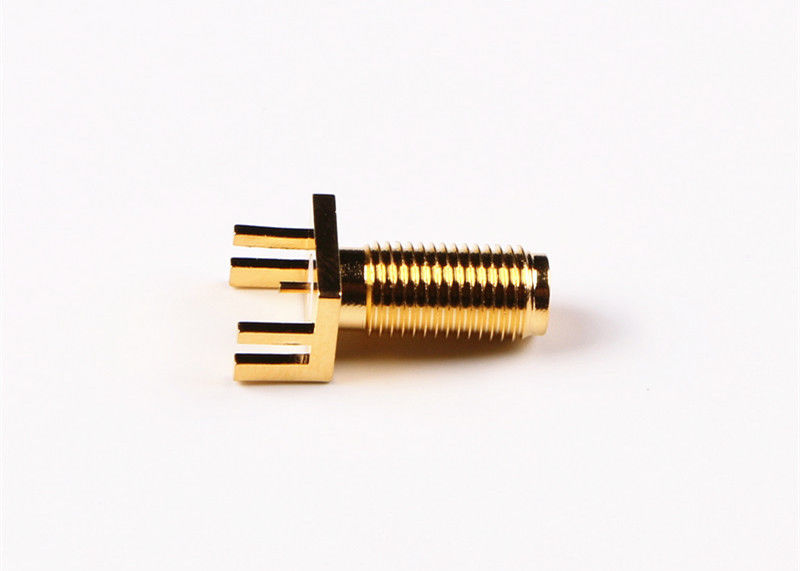

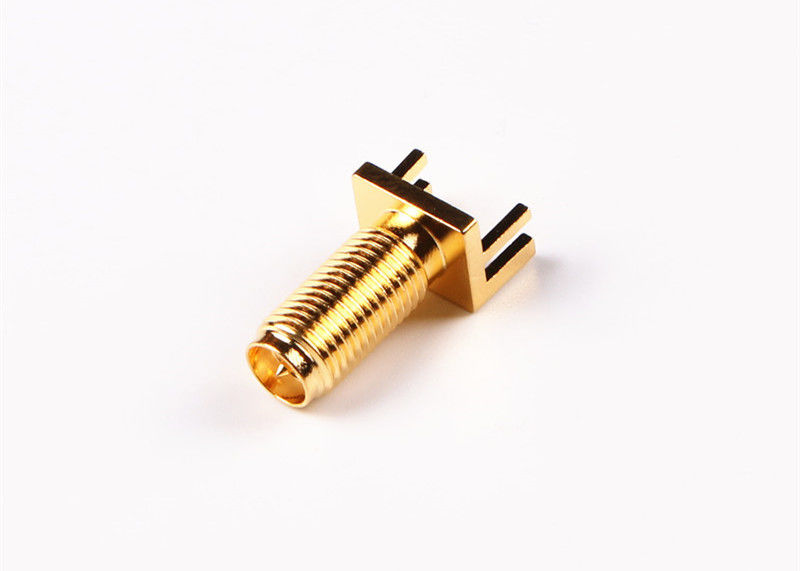

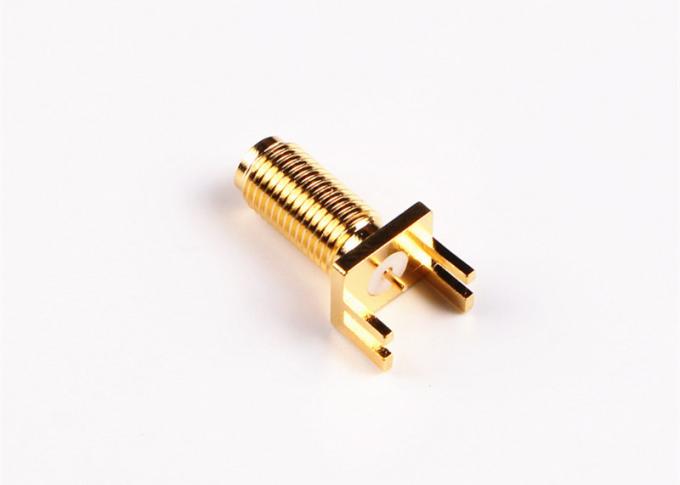

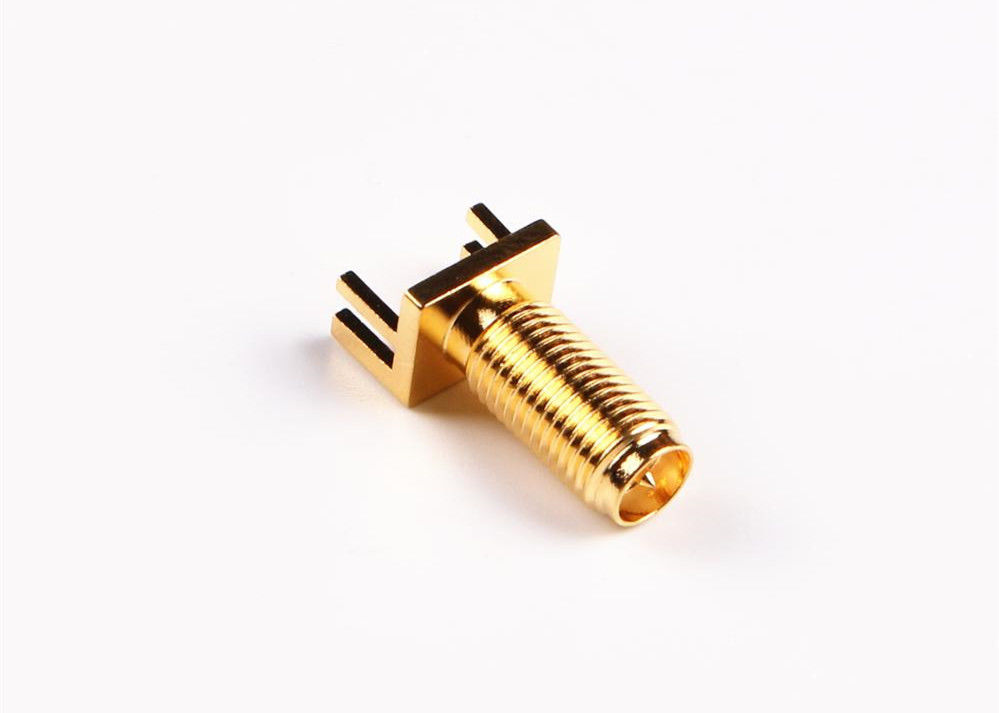

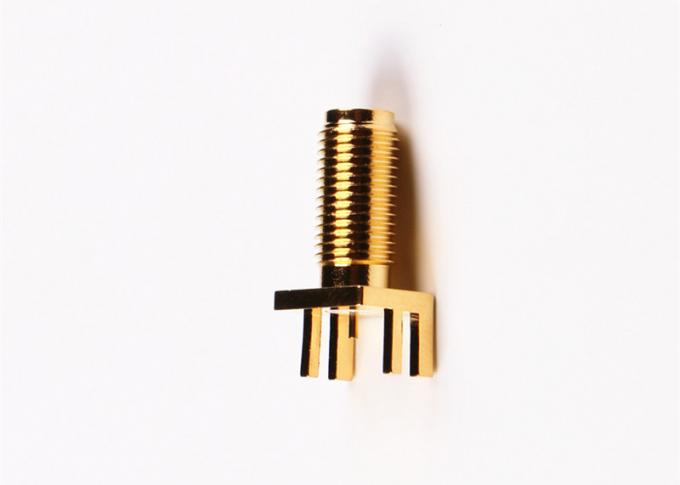

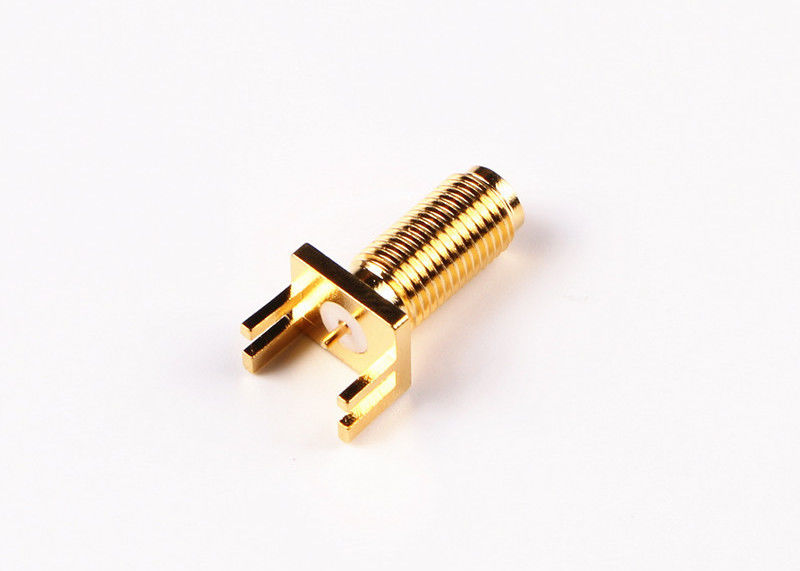

الذهب مطلي SMA ذكر التوصيل PCB جبل مستقيم العقص موصل محوري RF
SMA series عبارة عن أنواع من الموصلات المحورية المصغرة ذات التردد العالي والتي تم تطويرها وإنتاجها وفقًا MIL-C-39012. مع خصائص حجم صغير ، عرض النطاق الترددي جيدة ، والخصائص الكهربائية متفوقة. SMA هو الموصلات المحورية rf الأكثر استخدامًا في مجالات مختلفة من الاتصالات بالميكروويف وجهاز قياس الميكروويف. يمكن أن يصل الموصل عالي الأداء الذي طورته شركتنا إلى 20 جيجا هرتز.
تخصيص:
| الخصائص الكهربائية | |||
| معاوقة | 50Ω | ||
| نطاق الترددات | تواصل مع كابل solf DC ~ 12.4GHz | ||
| تواصل مع كابل شبه صلبة DC ~ 18GHz | |||
| الفولطية | 335VRMS | ||
| عازلة الجهد المقاومة | 1000VRMS | ||
| مقاومة العزل | ≥5000MΩ | ||
| مركز المقاومة | مركز موصل | .03.0mΩ | |
| موصل خارجي | .02.0mΩ | ||
| VSWR | .31.3 | ||
| المواد والميكانيكية الخصائص | |||
| مركز موصل | الذكر | نحاس مطلي بالذهب | |
| أنثى | Sn-P برونزية مطلية بالذهب | ||
| مرونة الاتصال | البريليوم البرونزية النيكل مطلي | ||
| شل وأجزاء معدنية أخرى | نحاس مطلي بالنيكل | ||
| غير القابل للصدأ التخميل | |||
| العقص الأكمام | نحاس مطلي بالنيكل | ||
| عوازل | PTFE | ||
| الختم الدائري | مطاط سيليكون | ||
| متانة | 500 دورة | ||
| تشديد عزم الدوران للاتصال | 0.79 إلى 13.13 نانومتر | ||
| درجة حرارة التشغيل | -45 إلى + 125 درجة مئوية | ||
Prooduct التفاصيل:
المميزات:
1 ، تتوفر موصلات SMA RF في واجهة التوصيل السريع أو الضغط المباشر أو القياسي ، أو الإصدارات المستقيمة ، أو 90 درجة ، أو التكوينات ذات الحاجز ، أو 4 فتحات.
2 ، موصل SMA RF عالي الجودة ومزيج سريع من خلال ربط الموصلين معًا ، دون الحاجة إلى لحام أو تجعيد.
3 ، موصلات كهربائية SMA تستخدم على نطاق واسع في الميكروويف ، الهوائيات وأجهزة الاختبار إلخ.
4 ، موصل SMA RF عبارة عن موصلات RF مترابطة مترابطة مع حجم صغير ، ومقاومة للاهتزاز ونطاق تردد عريض يصل إلى 18 جيجاهرتز (يمكن أن تكون موصلات SMA RF الخاصة بنا 20 جيجا هرتز).
تطبيق:
* موجة عريضة
* الأجهزة
* الهوائيات
* الاتصالات
* الفضاء
* موجة عريضة
* الأجهزة
* هوائيات مجموعة على مراحل
* الاتصالات
* الربط بين المجلس إلى المجلس
كتالوج المنتج:
| محول الترددات اللاسلكية |
| SMA / SSMA RF موصل |
| SMP / SSMP RF موصل |
| TNC RF موصل |
| N نوع موصل RF |
| MCX / MMCX موصل RF |
| موصلات الموجات BNC RF ConnectorMillimeter (2.4 مم ، 2.92 مم) |
| جمعيات الترددات اللاسلكية |
| الدليل الموجي لمحول محوري |
| الأختام المحكم من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| الميكروويف الروتاري المفاصل |
ملحوظة:
لدينا أكثر من 4000 نوع من منتجات الربط البيني ، إذا لم يتم العثور على الموصل الذي تستخدمه ، فيرجى الاتصال بنا للحصول على تفاصيلك.
