مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS
طلب:
* المحطة الأساسية
* الأجهزة
* مكونات الميكروويف
* ميل / ايرو
* الكمبيوتر / الشبكات المحلية
* الإتصالات

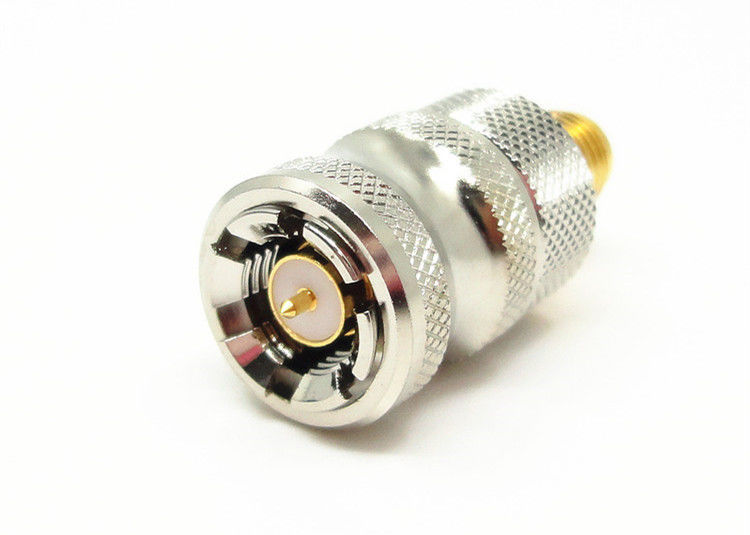

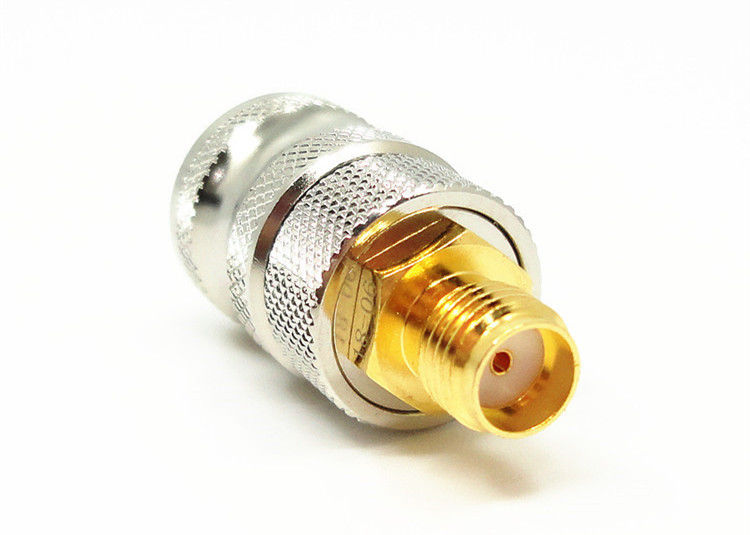

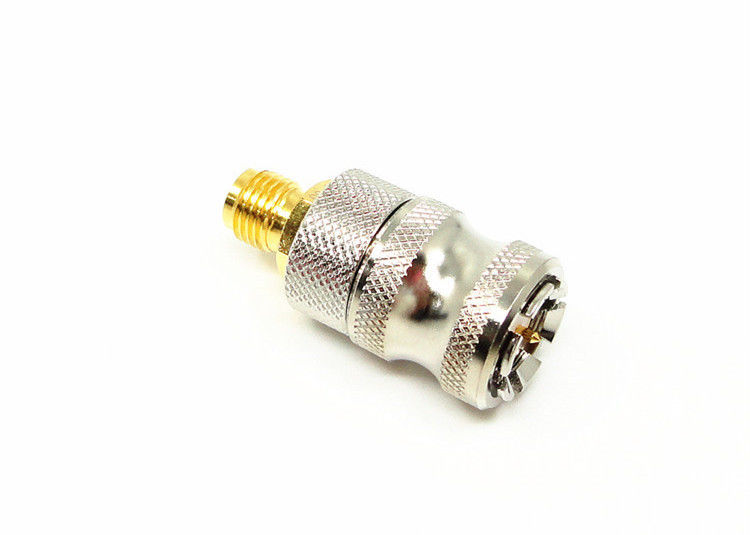

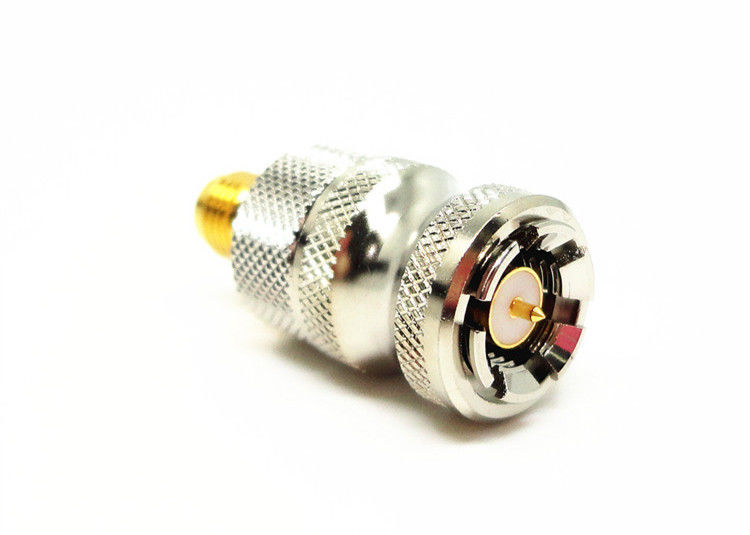

سلسلة SMA هي نوع من أنواع الموصلات المحورية RF المصغرة عالية التردد ، تم تطويرها وإنتاجها وفقًا لـ MIL-C-39012.مع خصائص الحجم الصغير وعرض النطاق الترددي الجيد والخصائص الكهربائية الفائقة.SMA هو أكثر الموصلات المحورية rf استخدامًا في مجالات مختلفة من اتصالات الميكروويف وجهاز قياس الميكروويف. يمكن أن يصل الموصل عالي الأداء الذي طورته شركتنا إلى 20 جيجا هرتز.
تخصيص:
| الخصائص الكهربائية | |||
| معاوقة | 50Ω | ||
| نطاق الترددات | تواصل مع كابل solf DC ~ 12.4 جيجا هرتز | ||
| قم بتوصيله بكابل شبه صلب DC ~ 18 جيجا هرتز | |||
| الفولطية | 335 فرمس | ||
| عوازل الجهد المقاومة | 1000VRMS | ||
| مقاومة العزل | ≥ 5000MΩ | ||
| مركز المقاومة | قائد المركز | ≤3.0mΩ | |
| موصل خارجي | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| الخصائص المادية والميكانيكية | |||
| قائد المركز | ذكر | نحاس مطلي بالذهب | |
| أنثى | مطلي بالذهب البرونزي SN-P | ||
| اتصال مرن | برونز البريليوم مطلي بالنيكل | ||
| شل والأجزاء المعدنية الأخرى | نحاس مطلي بالنيكل | ||
| التخميل غير القابل للصدأ | |||
| كم العقص | نحاس مطلي بالنيكل | ||
| عوازل | PTFE | ||
| الختم الدائري | مطاط سيليكون | ||
| متانة | 500 دورة | ||
| شد عزم التوصيل | 0.79－1.13N. م | ||
سمات:
1 ، موصلات SMA RF متوفرة في اتصال سريع ، دفع أو واجهة قياسية ، مستقيمة ، إصدارات 90 درجة ، وكذلك الحاجز ، أو تكوينات لوحة 4 ثقوب
2 ، موصل SMA RF ذو جودة عالية ومجموعات سريعة ببساطة عن طريق شد موصلين معًا ، دون الحاجة إلى اللحام أو العقص
3 ، موصلات SMA الكهربائية تستخدم على نطاق واسع للميكروويف والهوائيات وأجهزة الاختبار وما إلى ذلك
4 ، موصل SMA RF عبارة عن موصلات متحدة المحور RF مترابطة مع حجم مصغر ومقاوم للاهتزاز ونطاق تردد واسع يصل إلى 18 جيجاهرتز (يمكن أن تكون موصلات SMA RF الخاصة بنا 20 جيجاهرتز)
تفاصيل اكثر:
كتالوج المنتج:
| محول الترددات اللاسلكية |
| موصل SMA / SSMA RF |
| موصل الترددات اللاسلكية SMP / SSMP |
| موصل الترددات اللاسلكية TNC |
| N نوع موصل RF |
| MCX / MMCX RF موصل |
| موصلات الموجة المليمترية (2.4 مم ، 2.92 مم) |
| جمعيات كبل الترددات اللاسلكية |
| الدليل الموجي لمحول متحد المحور |
| الأختام المحكم من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| المفاصل الدوارة الميكروويف |
ملحوظة:
لدينا أكثر من 10000 نوع منموصل SMA، إذا لم يتم العثور على الموصل الذي تستخدمه ، فيرجى الاتصال بنا مع ذكر التفاصيل الخاصة بك.
