مكان المنشأ:
الصين
إصدار الشهادات:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

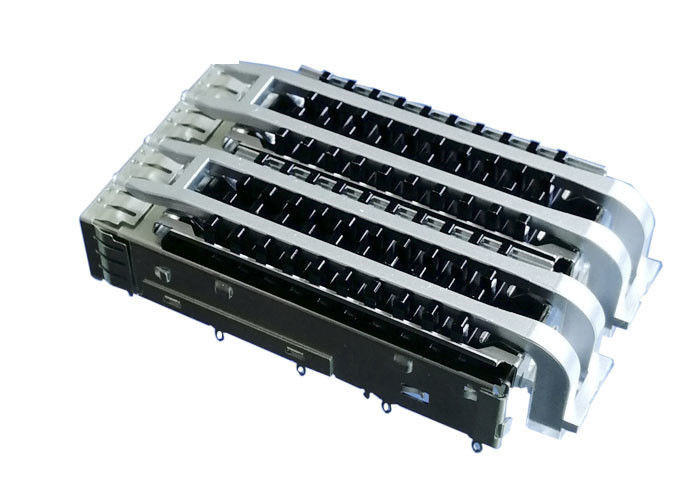

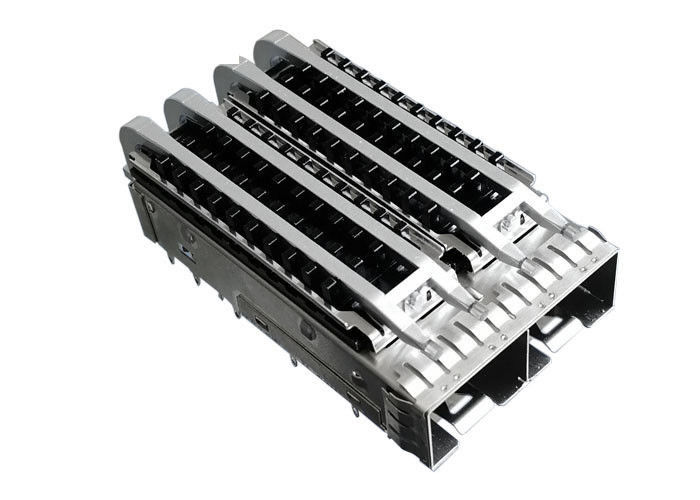

اضغط صالح 2 منافذ خبطت أنثى قفص SFP مع أنابيب الحرارة بالوعة الحرارة
تطوير وإنتاج أقفاص SFP لتكون متوافقة تمامًا مع مواصفات اتفاقية المصادر المتعددة (MSA). تُستخدم أقفاص البناء في التطبيقات النحاسية أو البصرية ، وهي عبارة عن معدن من قطعة واحدة ومختوم ومكون لتقديم أفضل أداء للدرع EMI. تم تصميم قفص المنافذ الأحادي الخاص بنا بالعديد من خيارات الدبوس والطلاء لمعالجة التطبيقات الملائمة للضغط واللحام.
1. المواصفات:
| ينسب | القيمة |
| اكتب | SFP + أقفاص |
| جنس | أنثى |
| عدد المنافذ | 2 |
| عدد الصف | 1 |
| اتجاه الجسم | زاوية مستقيمة |
| طريقة الإنهاء | ضغط مناسب |
| مواد الإسكان | سبائك النحاس |
| تقليل الحرارة | نعم ، مع بالوعة الحرارة |
| حشية مرنة | لا |
| EMI فنجر الربيع | نعم |
| الأنابيب الخفيفة | نعم |
| اضغط صالح طول PIN | 2.05 مم |
| SFP + طول القفص | 55.1 مم |
| عرض SFP + قفص | 28.95 مم |
| SFP + ارتفاع القفص | 13.11 ملم |
2. الميزات
التزاوج مع أجهزة الإرسال والاستقبال SFP أو SFP + أو XFP أو ZENPAK
الروابط و قفص المتاحة
متوفر بشكل فردي أو كمجموعة (سلسلة SFPK)
يدعم تخطيطات لوحة المضيف المتوافقة مع MSA وتصميمات الإرسال والاستقبال
مجموعة مريحة مع موصل SFP والقفص
تصميم قدم ثلاثي الأبعاد للاحتفاظ بالضغط المحسن وملامسة ثقوب اللوحة المضيفة
قطعة واحدة ، البناء الفولاذ المقاوم للصدأ
تصميم منخفض الانبعاثات عبر أصابع زنبركية قابلة للطي - لا توجد فتحات للإشعاع
متوفرة مع أقفاص فردية أو متعددة المنافذ (لوحة تثبيت)
تركيب بسيط وسريع / إزالة
ثقوب لوحة المضيف غير تالفة عند إزالة القفص
نوافذ نقل الحرارة على جميع الأسطح قفص SFP
جهاز الإرسال والاستقبال المحسن للينابيع
اضغط على الملاءمة أو من خلال ثقب لحام يؤدي على أقفاص
3. التطبيقات:
هذه ليست قائمة نهائية بالتطبيقات لهذا المنتج. يمثل بعض الاستخدامات الأكثر شيوعًا.
4. الفوائد:
| بند | فوائد |
| تصميم MT تعبئتها في الشريط وبكرة | يضمن سهولة الانتقاء والمكان لثنائي الفينيل متعدد الكلور |
| أقفاص المنافذ الفردية متوفرة في إصدارات مناسبة للضغط ، ولحام لحام ولنسخ PCI (1 °) ؛ أقفاص ganged المتاحة في إصدار الصحافة مناسبا | تمكن الاستخدام مع مختلف سمك المجلس وعمليات التجميع |
| تستوعب ذيول الضغط تطبيقات البطن إلى البطن للأقفاص المفردة والعصابات | يضمن أفضل استخدام العقارات ثنائي الفينيل متعدد الكلور |
| وحدات المنحى "البطن إلى البطن" عند إدراجها | سهولة إزالة الوحدة من الميناء |
| أنابيب الإضاءة المتكاملة للاستخدام مع الصمام الثنائي الباعث للضوء SMT (LED's) | يوفر حالة المنفذ وتعليقات النشاط للمستخدم |
| مزلاج الإبهام فريدة من نوعها | يوفر سهولة الضغط وآلية سحب الإغلاق |
| أجهزة الإرسال والاستقبال الساخنة قابلة للتوصيل | السماح بإدخال المكونات القابلة للإزالة وإزالتها دون إيقاف تشغيل النظام |
| الصحافة مناسبا إنهاء لثنائي الفينيل متعدد الكلور | يلغي لحام ، وخفض التكلفة المطبقة وتجنب القضايا المتعلقة لحام |
| تحتوي الأقفاص المشابكة على حشوات مطاطية بزاوية 360 درجة ، وأصابع زنبركية ومواقع متعددة للأرض | يوفر التدريع EMI المتقدمة في مدي |
| حشية مطاطية أو معدنية | خياران لحماية متفوقة EMI |
| الزنك دييكاست backshells | توفير التدريع 360 درجة التداخل الكهرومغناطيسي (EMI) |
حلول مخصصة
® تقدم حلولًا مخصصة بدعم من طاقمنا المطلع والخدمة السريعة.
المرونة
® تقدم مجموعة متنوعة من الأقفاص بما في ذلك خيارات متعددة المنافذ وأنابيب الإضاءة والطلاء والدروع.
التشتت الحراري
توفر حلولنا المحسنة حرارياً تدفق هواء أفضل من الأمام إلى الخلف ومن الأمام إلى الأمام عبر الأقفاص ، مما يوفر تبديدًا أفضل للحرارة من أجل الأداء الحراري الرائد في الصناعة.
جودة الإشارة
لتعزيز جودة الإشارة ، تركز حافظة SFP على منطقة المزلاج لتقليل EMI وتجنب تدهور أداء الدائرة وضمان الامتثال للمعايير. يتم تقديم المنتجات في كلاً من حشوات طوقية EMI spring و EMI لتلبية متطلبات نظام العملاء.
الميزات والفوائد الرئيسية والأداء والمرونة
6. ميزة

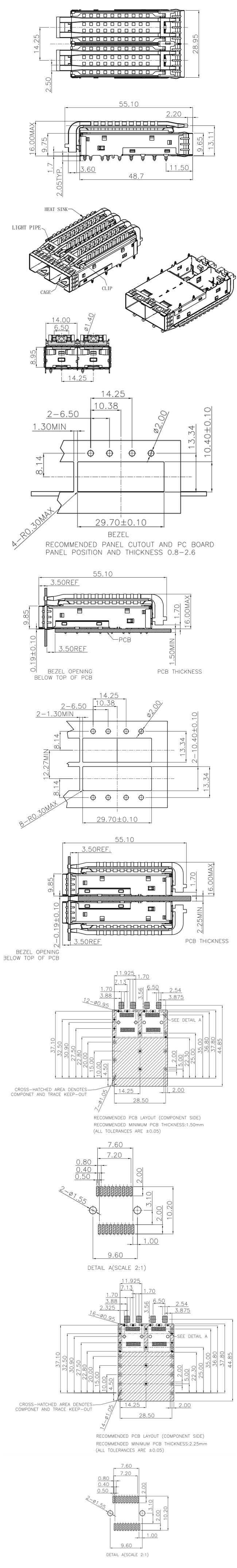

7. الرسم الميكانيكي
يمكنك معرفة تفاصيل Demisions من الرسم التالي
