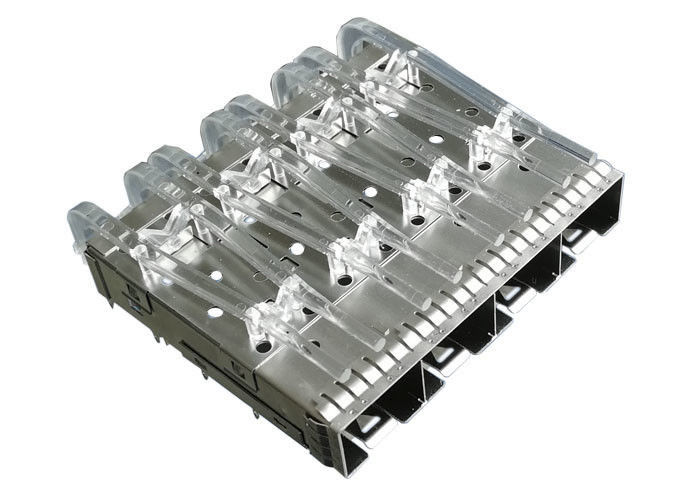

الفولاذ المقاوم للصلب CLIP SFP قفص موصل 4 منافذ أنابيب خفيفة EMI Tab Spring

أنبوب خفيف EMI Tab Spring SFP قفص رابط 4 منافذ Stailness Steel CLIP

تقدم OUR قفصها لأجهزة الإرسال والاستقبال Small Form Factor Pluggable (SFP) مع التصميم الميكانيكي الأكثر صلابة المتاح في السوق. تم تصميم القفص للتطبيقات الملائمة للضغط من أجل تقليل جهد التصنيع ذي الحجم الكبير. تعمل الزنبركات اللاصقة الحافة الخارجية والمبنية من قطعة واحدة على تحسين أداء EMI.

تصميم SFP أكثر إحكاما من XFP ، X2 ، EXNPAK ، التكلفة أقل أيضًا ، فقد أصبح أكثر شيوعًا في مجالات الشبكات والاتصالات السلكية واللاسلكية الذين يحتاجون إلى سرعة نقل أعلى ومسافة نقل أطول ؛

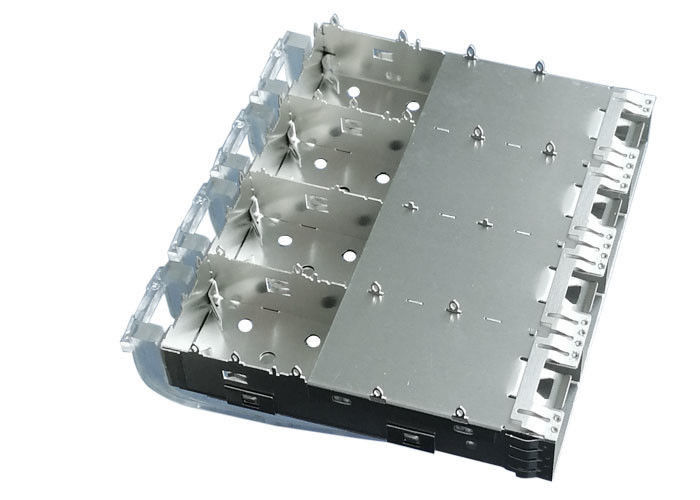

1. هيكل SFP ( 47014-01N011 ) هيكل:

• 1 × 4 Ganged SFP Cage
• SFP PLUS طول القفص: 56.7 مم
• SFP PLUS عرض القفص: 57.45 مم
• SFP PLUS ارتفاع القفص: 14.1 مم
• SFP PLUS Press Fit رقم التعريف الشخصي للطول: 2.05 مم
• قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة ؛
• باستخدام Light Pipes ، دع المستخدمين يعرفون حالة الارتباط
• دون بالوعة الحرارة ، يمكن تخصيصها على النحو المطلوب
• الصحافة صالح جبل نوع ، يمكن تخصيصها على النحو المطلوب
• قفص المواد: سبائك النحاس
• CLIP: ستيل ستيل
• مع EMI Tab Spring ، يمكنك توفير حماية EMI أفضل للحافة الأمامية
• مادة الأنابيب الخفيفة: لون البولي واضحة

2. المواصفات

3. فوائد SFP CAGE:

• تصميم MT تعبئتها في الشريط وبكرة
• يضمن سهولة الانتقاء والمكان لثنائي الفينيل متعدد الكلور

• أقفاص المنافذ الفردية متوفرة في إصدارات مناسبة للضغط ، ولحام لحام ولنسخ PCI (1 °) ؛ أقفاص ganged المتاحة في إصدار الصحافة مناسبا
• تمكن الاستخدام مع مختلف سمك المجلس وعمليات التجميع

• تستوعب ذيول الضغط تطبيقات البطن إلى البطن للأقفاص المفردة والعصابات
• يضمن أفضل استخدام العقارات ثنائي الفينيل متعدد الكلور

• أنابيب الإضاءة المتكاملة للاستخدام مع الصمام الثنائي الباعث للضوء SMT (LED's)
• يوفر حالة المنفذ وتعليقات النشاط للمستخدم

• وحدات المنحى "البطن إلى البطن" عند إدراجها
• سهولة إزالة الوحدة من الميناء

• مزلاج الإبهام فريدة من نوعها
• يوفر سهولة الضغط وآلية سحب الإغلاق

• متوفر في 15 أو 30 "طلاء الذهب
• يستوعب تفضيلات التكلفة والأداء

• تحتوي الأقفاص المشابكة على حشوات مطاطية بزاوية 360 درجة ، وأصابع زنبركية ومواقع متعددة للأرض
• يوفر التدريع EMI المتقدمة في مدي

• حشية مطاطية أو معدنية
• خياران لحماية متفوقة EMI

• الصحافة مناسبا إنهاء لثنائي الفينيل متعدد الكلور
• يلغي لحام ، وخفض التكلفة المطبقة وتجنب القضايا المتعلقة لحام

• أجهزة الإرسال والاستقبال الساخنة قابلة للتوصيل
• السماح بإدخال المكونات القابلة للإزالة وإزالتها دون إيقاف تشغيل النظام

• الزنك دييكاست backshells
• توفير التدريع 360 درجة التداخل الكهرومغناطيسي (EMI)

4. الميزات

• متوفرة مع أقفاص فردية أو متعددة المنافذ (لوحة تثبيت)

• مجموعة مريحة مع موصل SFP والقفص

• تصميم قدم ثلاثي الأبعاد للاحتفاظ بالضغط المحسن وملامسة ثقوب اللوحة المضيفة

• قطعة واحدة ، البناء الفولاذ المقاوم للصدأ

• تصميم منخفض الانبعاثات عبر أصابع زنبركية قابلة للطي - لا توجد فتحات للإشعاع

• جهاز الإرسال والاستقبال المحسن للينابيع

• تركيب بسيط وسريع / إزالة

• ثقوب لوحة المضيف غير تالفة عند إزالة القفص

• التزاوج مع أجهزة الإرسال والاستقبال SFP أو SFP + أو XFP أو ZENPAK

• الروابط و قفص المتاحة

• اضغط على الملاءمة أو من خلال ثقب لحام يؤدي على أقفاص

• متوفر بشكل فردي أو كمجموعة (سلسلة SFPK)

• نوافذ نقل الحرارة على جميع الأسطح قفص SFP

• يدعم تخطيطات لوحة المضيف المتوافقة مع MSA وتصميمات الإرسال والاستقبال

5. تطبيقات أقفاص SFP PLUS:

• اتصالات البيانات
• خوادم الراقية
• الشبكات
• قناة ليفية وشبكة جيجابت إيثرنت
• معدات الشبكات
• جهاز التوجيه / التبديل
• خوادم
• تخزين
• الاتصالات السلكية و اللاسلكية
• مفاتيح
• أجهزة الاتصالات السلكية واللاسلكية

هذه ليست قائمة نهائية بالتطبيقات لهذا المنتج. يمثل بعض الاستخدامات الأكثر شيوعًا.

6. المزايا:

• استجابة سريعة ، والمهنيين R&D المهندسين ، فريق الخدمة الإيجابية ، ضمان كل عملية فعالة ومنظمة تنظيما جيدا ؛
• 20 عاما من التجارب في موصلات متنوعة
• 1500 موظف
• 58 R&D Engineers.
• مصنع 22000 متر مربع
• 20kk الموانئ / الشهر القدرات
• نحن ندعم خدمة Costom ؛
• منتجاتنا متوافقة مع شهادات RoHS و REACH و UL
• شركة طويلة الأجل مع HUAWEI و ZTE و FOXCONN و XIAOMI و TCL وما إلى ذلك
• 20KK Prots / Month القدرات
• شهادات نظام الإدارة الدولي ISO9001 و ISO14001 و QC080000 و OHSAS18001 و IECC
• لدينا لدينا قوالب الأجهزة الخاصة والعفن البلاستيك
• لديها 3 LS-WEDM الآلات
• لديها 12 آلة WEDM و 8 آلات CNC
• لديها 20 آلة طحن و 12 آلة تفريغ كهربائية
• لديها 30 آلات ختم
• لديها 55 ماكينات حقن البلاستيك
• لديه ورش التجميع التلقائي
