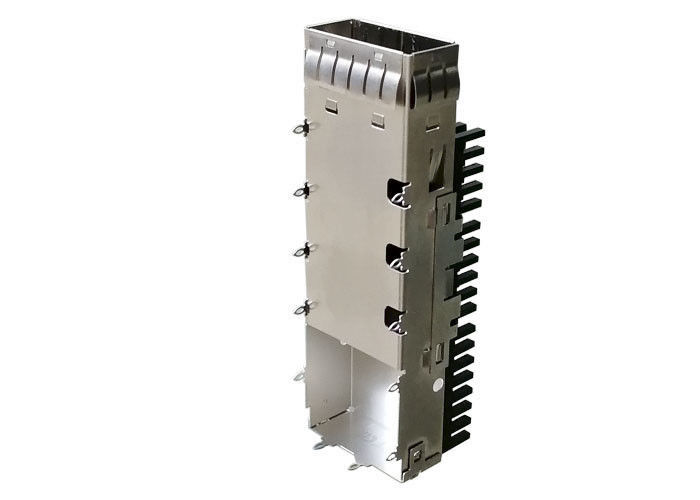

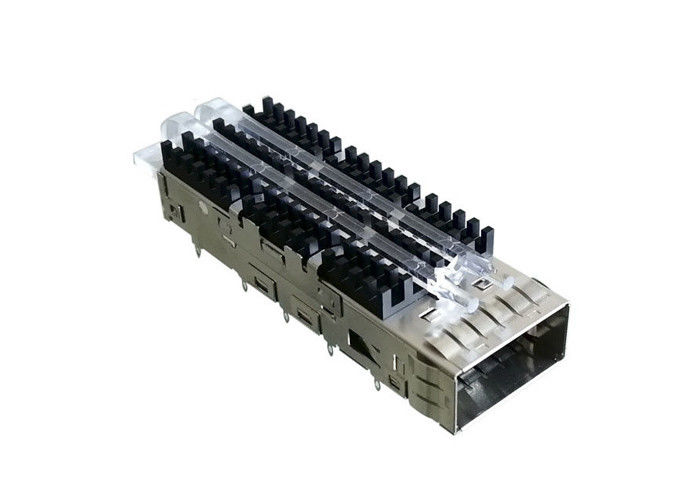

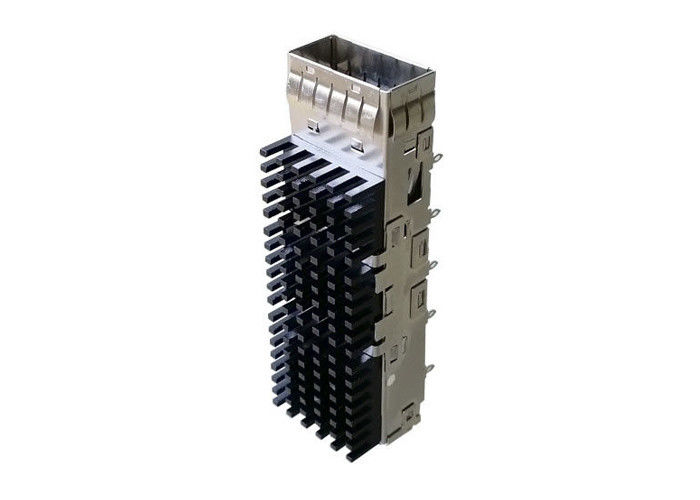

علامات تبويب EMI أحادية المنفذ SFP28 قفص 18.75 مم للموصل QSFP28

EMI Tabs بالوعة الحرارة منفذ واحد SFP28 قفص 18.75 مم للموصل QSFP28

تستخدم على نطاق واسع في صناعات الشبكات والاتصالات ومركز البيانات. الجيل التالي من أجهزة الإدخال / الإخراج عالية السرعة ، والتي تدعم تطبيق 40G إلى 100G Ethernet. توفر أقفاص Press Fit المصنوعة من سبائك النحاس بدائل EMI spring أو EMI ومتوافقة تمامًا مع الوحدات البصرية QSFP الحالية (جهاز إرسال واستقبال) وتجميعات الكابلات.

تستخدم أجهزة إرسال واستقبال QSFP28 بشكل أساسي في تطبيقات الإيثرنت من 40 إلى 100 جيجا ، والتصميم المدمج ، وانخفاض استهلاك الطاقة ، والتكلفة المنخفضة ، يجعلها الخيار الأول في تطبيق إيثرنت 100G ؛

QSFP28 Cage متوافق مع الأنواع التالية من جهاز الإرسال والاستقبال QSFP28 (الوحدة البصرية)

• 100GBASE-SR4 QSFP28 الإرسال والاستقبال
• 100GBASE-PSM4QSFP28 جهاز الإرسال والاستقبال
• 100GBASE-LR4 QSFP28 الإرسال والاستقبال
• 100GBASE-CWDM4 QSFP28 الإرسال والاستقبال

1. الميزات

• قطعة واحدة ، البناء الفولاذ المقاوم للصدأ

• تصميم منخفض الانبعاثات عبر أصابع زنبركية قابلة للطي - لا توجد فتحات للإشعاع

• جهاز الإرسال والاستقبال المحسن للينابيع

• تركيب بسيط وسريع / إزالة

• ثقوب لوحة المضيف غير تالفة عند إزالة القفص

• الاصحاب مع QSFP28 الاستقبال

• الروابط و قفص المتاحة

• متوفرة مع أقفاص فردية أو متعددة المنافذ (لوحة تثبيت)

• مجموعة مريحة مع موصل QSFP28 والقفص

• تصميم قدم ثلاثي الأبعاد للاحتفاظ بالضغط المحسن وملامسة ثقوب اللوحة المضيفة

• اضغط على الملاءمة أو من خلال ثقب لحام يؤدي على أقفاص

• متوفر بشكل فردي أو كمجموعة (سلسلة SFPK)

• نوافذ نقل الحرارة على جميع الأسطح قفص SFP

• يدعم تخطيطات لوحة المضيف المتوافقة مع MSA وتصميمات الإرسال والاستقبال

2. خدمة التخصيص

• يمكن أن يكون QSFP28 Cage بهيكل مشدود 1 xn ، أو 2 xn مكدس
• QSFP28 قفص يمكن أن يكون مع ثقب تبديد الحرارة المختلفة
• يمكن أن يكون QSFP28 Cage مع أنابيب ضوئية أو بدون ، مدمج أو على سطح قفص أو buttom
• QSFP28 Cage يمكن أن يكون مع المشتت الحراري أو بدونه ، والمغسلة الحرارية بأسلوب مختلف
• يمكن أن يكون QSFP28 Cage مع EMI Finger Spring أو حشية مطاطية
• دعم لجعل موصل QSFP28 المتكامل مع أقفاص EMI أو موصل QSFP28 معزول أو أقفاص QSFP28 معزولة
• يمكن تخصيص نوع مختلف للتركيب ، أو الصحافة الملائمة أو اللحام ، وطول الدبوس

3. قفص QSFP28 ( 49001-00N011   ) بناء:

• عرض منفذ واحد: 18.75 مم
• ارتفاع منفذ واحد: 8.95 مم
• قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة ؛
• بدون أنابيب الضوء ، يمكن تخصيصها على النحو المطلوب
• مع بالوعة الحرارة ، مادة المشتت الحراري هي الألومنيوم ، مع معالجة أكسيد الأسود على السطح
• الصحافة صالح جبل نوع ، يمكن تخصيصها على النحو المطلوب
• قفص المواد: سبائك النحاس
• CLIP: ستيل ستيل
• مع EMI Tab Spring ، يمكنك توفير حماية EMI أفضل للحافة الأمامية
• 1 X 1 منفذ QSFP28 قفص واحد ، دون موصل SFP المتكاملة
• QSFP28 طول القفص: 61.16 مم
• QSFP28 عرض القفص: 19.46 مم
• QSFP28 ارتفاع القفص: 16.0 مم (مع المشتت الحراري)
• QSFP28 قفص الصحافة صالح PIN الطول: 2.05 مم

4. QSFP28 قفص ( 49001-00N011 ) التطبيقات:

• خوادم
• تخزين
• الاتصالات السلكية و اللاسلكية
• مفاتيح
• أجهزة الاتصالات السلكية واللاسلكية
• اتصالات البيانات
• خوادم الراقية
• الشبكات
• قناة ليفية وشبكة جيجابت إيثرنت
• معدات الشبكات
• جهاز التوجيه / التبديل
• QSFP28 موصل / QSFP28 الإرسال والاستقبال

هذه ليست قائمة نهائية بالتطبيقات لهذا المنتج. يمثل بعض الاستخدامات الأكثر شيوعًا.

5. المزايا:

• 20 عاما من التجارب في موصلات متنوعة
• 1500 موظف
• 58 R&D Engineers.
• مصنع 22000 متر مربع
• 20kk الموانئ / الشهر القدرات
• نحن ندعم خدمة Costom ؛
• منتجاتنا متوافقة مع شهادات RoHS و REACH و UL
• شركة طويلة الأجل مع HUAWEI و ZTE و FOXCONN و XIAOMI و TCL وما إلى ذلك
• 20KK Prots / Month القدرات
• شهادات نظام الإدارة الدولي ISO9001 و ISO14001 و QC080000 و OHSAS18001 و IECC
• لدينا لدينا قوالب الأجهزة الخاصة والعفن البلاستيك
• لديها 3 LS-WEDM الآلات
• لديها 12 آلة WEDM و 8 آلات CNC
• لديها 20 آلة طحن و 12 آلة تفريغ كهربائية
• لديها 30 آلات ختم
• لديها 55 ماكينات حقن البلاستيك
• لديه ورش التجميع التلقائي
• استجابة سريعة ، والمهنيين R&D المهندسين ، فريق الخدمة الإيجابية ، ضمان كل عملية فعالة ومنظمة تنظيما جيدا ؛

6. مزايا قفص QSFP28:

7. تعلم المزيد

تتوفر أجهزة إرسال واستقبال QSFP مع مجموعة متنوعة من أنواع أجهزة الإرسال والاستقبال ، مما يسمح للمستخدمين بتحديد جهاز الإرسال والاستقبال المناسب لكل رابط لتوفير الوصول البصري المطلوب عبر الألياف متعددة النمط أو أحادية الوضع. تتوفر وحدات QSFP بشكل شائع في عدة فئات مختلفة:

4 × 1 جيجابت / ثانية QSFP

حددت وثيقة QSFP الأصلية أربع قنوات تحمل شبكة جيجابت إيثرنت ، أو 4GFC (FiberChannel) ، أو DDR InfiniBand.

4 × 10 جيجابت / ثانية QSFP +

QSFP + هو تطور لـ QSFP لدعم أربع قنوات بسرعة 10 جيجابت / ثانية تحمل 10 جيجابت إيثرنت أو 10 جيجا بايت من الألياف الضوئية أو QDR InfiniBand. يمكن أيضًا دمج القنوات الأربع في رابط واحد لشبكة جيجابت إيثرنت 40. عادة ما يكون لتطبيق مركز البيانات و 40 G Ethernet و Infiniband وغيرها من معايير الاتصالات.

4 × 14 جيجابت / ثانية QSFP + (QSFP14)

تم تصميم QSFP14 القياسي لحمل FDR InfiniBand ، SAS-3. أو 16G الألياف القناة

4 × 28 جيجابت / ثانية QSFP + (QSFP28)

تم تصميم معيار QSFP28 لحمل 100 جيجابت إيثرنت ، EDR InfiniBand. أو 32G الألياف القناة. يستخدم هذا النوع من أجهزة الإرسال والاستقبال أيضًا مع كابلات جانبية متصلة مباشرة لتكييف منفذ واحد بسعة 100 جيجابت مع أربعة منافذ إيثرنت مستقلة تبلغ 25 جيجابت (QSFP28 إلى 4X-SFP28). في بعض الأحيان يشار إلى هذا النوع من أجهزة الإرسال والاستقبال أيضًا باسم "QSFP100" أو "100G QSFP" من أجل البساطة.

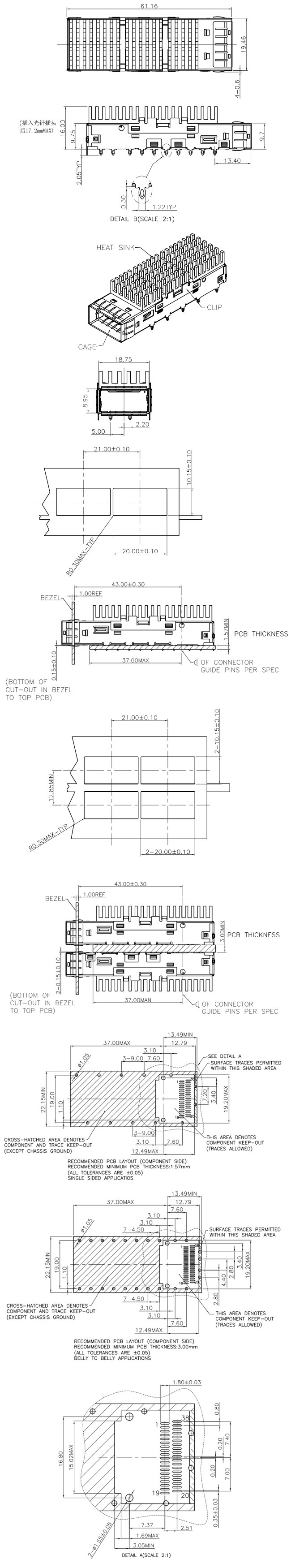

8. الرسم الميكانيكي

يمكنك معرفة تفاصيل Demisions من الرسم التالي
