مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS

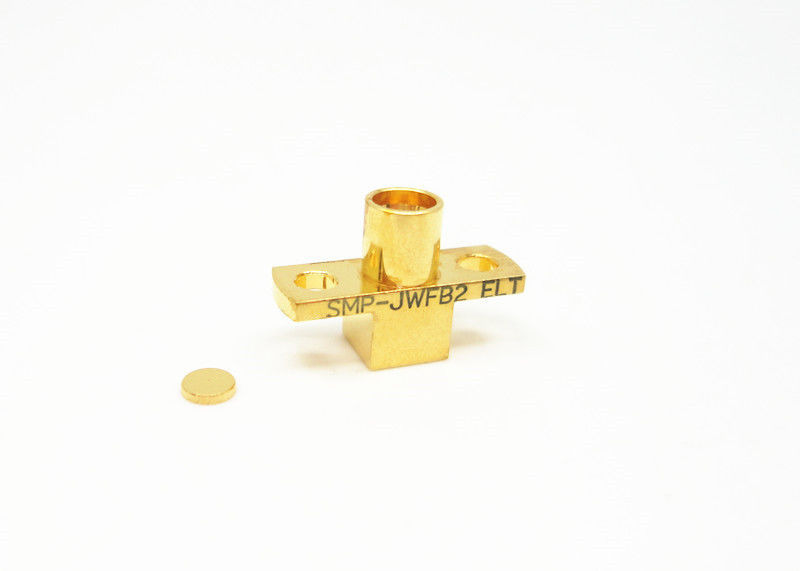

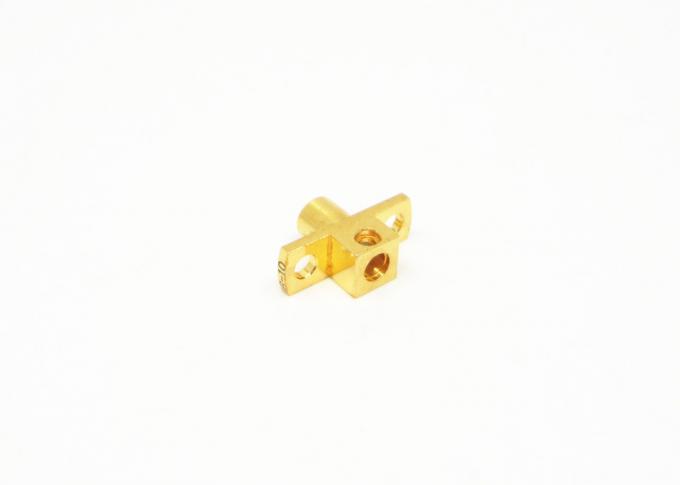

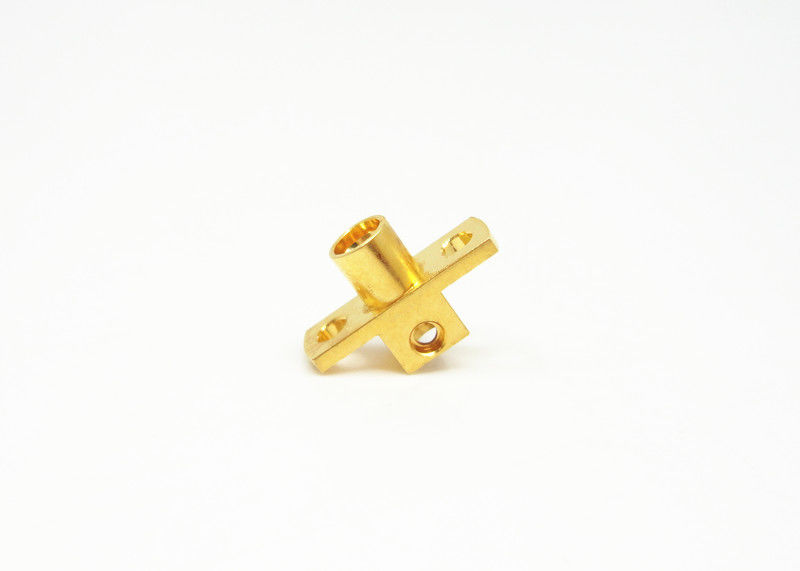

2 ثقوب شفة جبل أنثى الجنس SMP RF موصل زاوية الحق
SMP هو عبارة عن موصل محوري صغير الحجم يعمل بالضغط أو التقطيع ، والذي يتميز بأحجام صغيرة الحجم وخفيفة الوزن وأداء زلزالي ممتاز وعريض النطاق يعمل على نطاق واسع ، إلخ. تردد التشغيل الخاص به يصل إلى 30 جيجا هرتز ، والمقبس به ثلاثة كاشفات كاملة للواجهة ، وكاشف محدود ومملس (بما في ذلك الفرامل). توفر محولات التثبيت PCB ، وتثبيت الكبلات والمحولات في السلسلة حلاً للتوصيل البيني للتطبيقات من اللوحة إلى اللوحة ، والرفيق الأعمى وتطبيقات الرف واللوحة مع الحفاظ على كثافة الحزمة. التقدم بطلب للحصول على موقف التثبيت مع متطلبات وحدات موثوقية عالية مكثفة.
تخصيص
| الخصائص الكهربائية | ||
| معاوقة | 50Ω | |
| نطاق الترددات | DC ~ 40GHz | |
| الفولطية | 170VRMS * | |
| مقاومة العزل | 2000MΩ | |
| عازلة الجهد المقاومة | 500VRMS * | |
| مركز المقاومة | موصل الخارجي | عادي≤ 2.5 متر مكعب ، الختم≤ 4 متر مكعب |
| موصل مركز | عادي≤ 6 متر مكعب ، الختم | |
| VSWR | .31.3 | |
| المواد والميكانيكية الخصائص | ||
| مركز موصل | الذكر | Sn-P برونزية مطلية بالذهب |
| أنثى | البريليوم البرونزية ، مطلية بالذهب | |
| مرونة الاتصال | البريليوم البرونزية | مطلي بالذهب |
| شل وأجزاء معدنية أخرى | النحاس المقاوم للصدأ | الذهب مطلي التخميل |
| عوازل | تلبد الزجاج / PTFE / جزيرة الأمير إدوارد | |
| معدل تسرب المنتج المحكم | 1.01325 × 10-3Pa · cm3 / s | |
الميزات والفوائد
| مطلي بالذهب |
| شبه مصغرة |
| العاصمة إلى 40 غيغاهرتز |
| حجم مضغوط |
| الضغط على أو المفاجئة اقتران |
| كامل detent ، محدودة detent وتحمل السلس |
| الكلور والكابل موصل جبل |
| الذكور والإناث ، واختيار زاوية مستقيمة واليمين |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع العادي والمحكم ، واختيار جبل شفة والخيط في جبل |
تطبيقات
- الجيش
- لاسلكي
- هوائيات
- الفضاء
- موجة عريضة
- الاتصالات
- الأجهزة
- هوائيات مجموعة على مراحل
- الربط بين المجلس

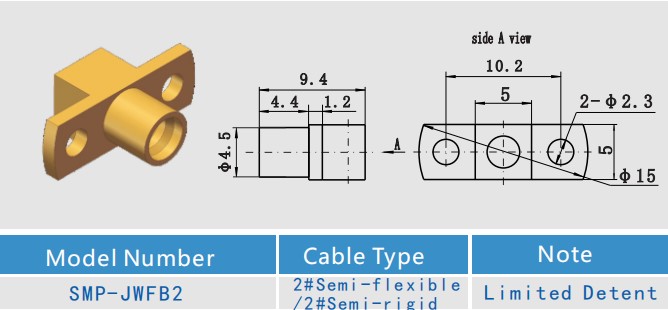

رسم مفصل
كتالوج المنتج:
| موصل سلسلة J30J |
| SMA / SSMA RF موصل |
| SMP / SSMP RF موصل |
| TNC RF موصل |
| محول الترددات اللاسلكية |
| MCX / MMCX موصل RF |
| موصلات الموجات BNC RF ConnectorMillimeter (2.4 مم ، 2.92 مم) |
| جمعيات الترددات اللاسلكية |
| الدليل الموجي لمحول محوري |
| الأختام المحكم من الزجاج إلى المعدن |
| N نوع موصل RF |
| الميكروويف الروتاري المفاصل |
تفاصيل التعبئة:
* كرتون التصدير القياسية
* وفقا لمتطلبات العملاء
ملحوظة:
لدينا أكثر من 10000 نوع من موصل SMP ، إذا لم يتم العثور على الرابط الذي تستخدمه ، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك .
