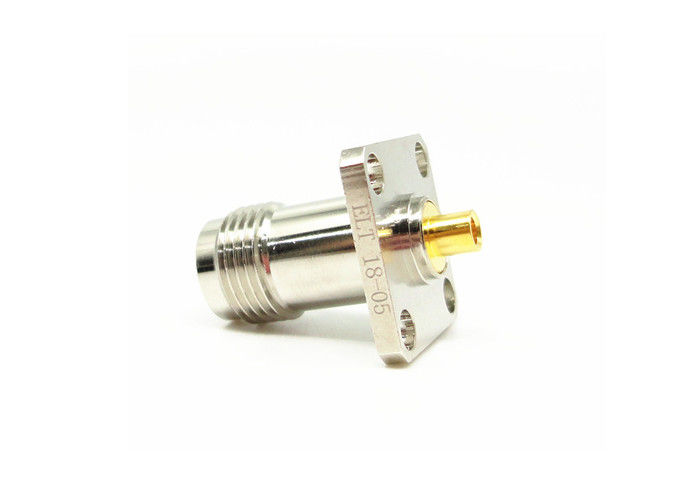

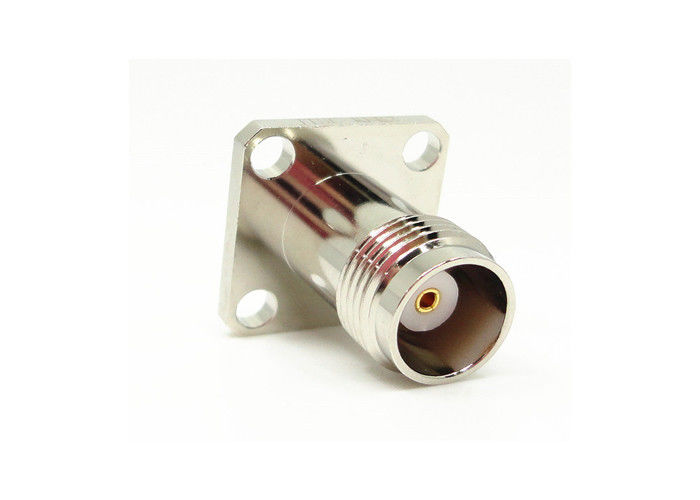

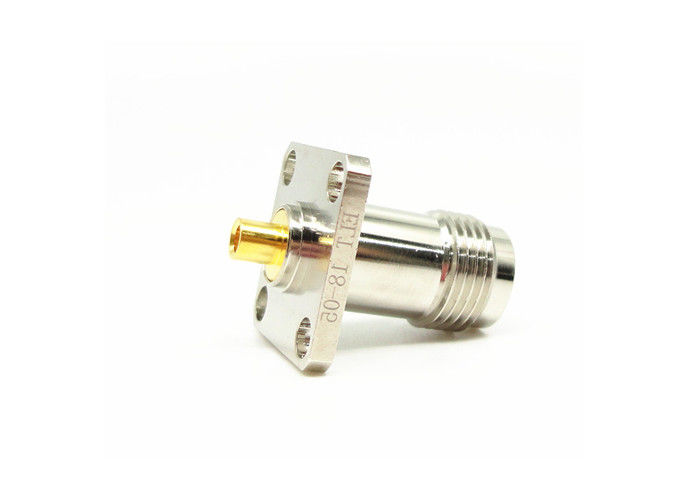

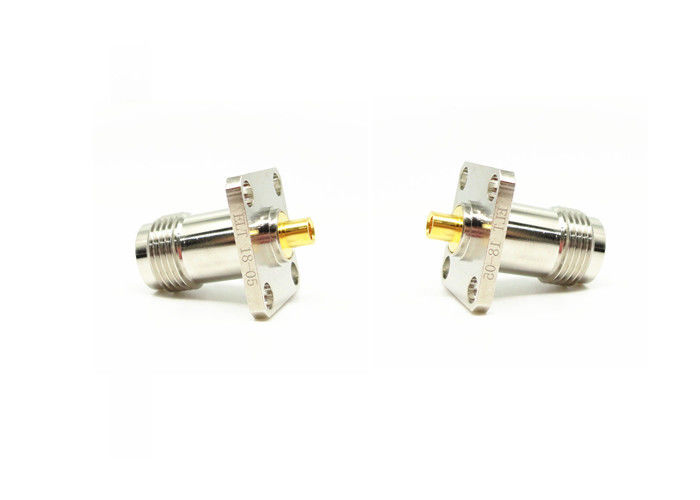

أربعة هول شفة جبل TNC RF موصل أنثى 50Ohm 11GHz للميكروويف
تم تصميم منتج سلسلة TNC كإصدار مترابط من موصل BNC ، وتتميز موصلات TNC RF بخيوط لولبية للتزاوج. موصلات TNC عبارة عن وحدات مقاومة للماء صغيرة ومترابطة مع معاوقة ثابتة تبلغ 50ohm ، تعمل من DC-11ghZ ، وهناك نوعان من موصلات TNC : قطبية قياسية وعكسية. يستخدم الموصل منخفض التكلفة هذا عادةً مكونات القوالب والمقالب. بينما لن يكون الأداء مساويًا للمنتجات الصناعية أو العسكرية ، فهذه الموصلات مثالية للاستخدام في مجموعة متنوعة من التطبيقات التجارية. يستخدم على نطاق واسع للاتصالات الهوائيات ، TNC لديها العديد من التطبيقات في مجال إلكترونيات الطيران والدفاع والاتصالات والأسواق الصناعية العامة. القطبية عكس و 75 أوم TNC وتتوفر أيضا.
تخصيص
الخصائص الكهربائية | ||||
معاوقة | 50Ω | |||
نطاق الترددات | DC ~ 4GHz | |||
الفولطية | 2500VRMS (الحد الأقصى لمستوى سطح البحر) | |||
عازلة الجهد المقاومة | 750VRMS (الحد الأقصى لمستوى سطح البحر) | |||
مقاومة العزل | 2000MΩ | |||
مقاومة التواصل | موصل الخارجي | Ω6mΩ | ||
موصل مركز | 1.5 متر مكعب | |||
VSMR | .31.3 | |||
| تصميم قياسي | IEC 60169-17 |
| بنفايات المتوافقة | نعم |
| مركز الاتصال إنهاء | تجعيد |
| الاتصال الخارجي إنهاء | تجعيد |
| دورات التزاوج | 500 دورة |
| الاتصال الاحتفاظ | 10N دقيقة |
| كابل الاحتفاظ | 100N دقيقة |
| قوة التزاوج | 13.6N كحد أقصى |
| قوة اقتران الامم المتحدة | 13.6N كحد أقصى |
تطبيق:
* الهواتف المحمولة الخلوية
* الأجهزة
* المحطة الأساسية
* شبكة الاتصال
* الرادار
* الاتصالات

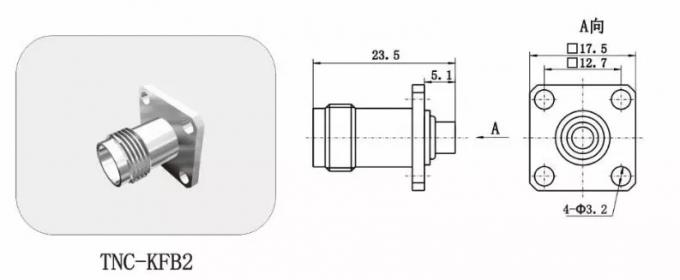

رسم مفصل
المميزات:
1 ، تم تصميم الموصل الإلكتروني RF سلسلة TNC كإصدار مترابطة من موصل BNC.
2 ، موصلات TNC RF تتميز بخيوط لولبية للتزاوج. موصلات RF TNC عبارة عن وحدات مضادة للماء صغيرة ومترابطة مع معاوقة ثابتة تبلغ 50ohm ، وتعمل من DC-11ghz
3 ، هناك نوعان من موصلات TNC: قطبية قياسية وعكسية
4 ، هذه منخفضة التكلفة الصين المورد مصنع RF موصل تستخدم عادة يموت الصب والمكونات مصبوب.
5 ، على الرغم من أن الأداء لن يكون مساوياً للمنتجات الصناعية أو العسكرية ، إلا أن موصلات تجعيد RF هذه مثالية للاستخدام في مجموعة متنوعة من التطبيقات التجارية
6 ، منتجات سلسلة TNC هي نوع من الانضمام إلى whorl ، فقد عرض العمل بشكل متكرر ، الانضمام موثوق.
ملحوظة:
لدينا أكثر من 10000 نوع من موصل TNC ، إذا لم يتم العثور على الموصل الذي تستخدمه ، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك .
