مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS

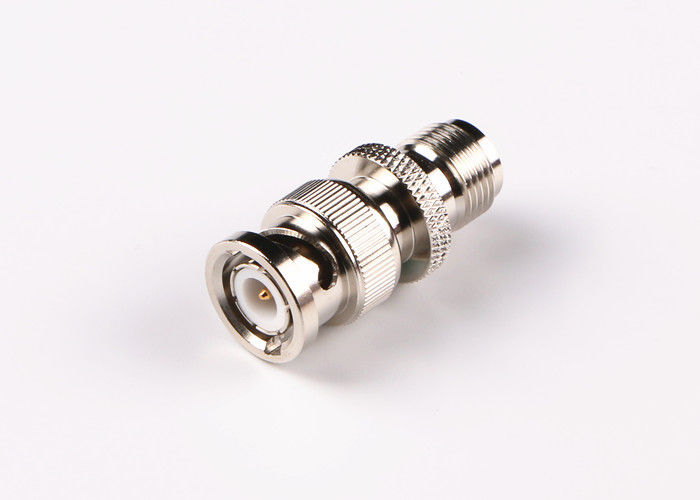

مستقيم / يمين زاوية TNC ذكر / أنثى موصل التوصيل إلى SMA أنثى المقبس RF موصل محوري
تم تصميم منتج سلسلة TNC كإصدار مترابط من موصل BNC ، وتتميز موصلات TNC RF بخيوط لولبية للتزاوج. موصلات TNC عبارة عن وحدات مقاومة للماء صغيرة ومترابطة مع معاوقة ثابتة تبلغ 50ohm ، تعمل من DC-11ghZ ، وهناك نوعان من موصلات TNC : قطبية قياسية وعكسية. يستخدم الموصل منخفض التكلفة هذا عادةً مكونات القوالب والمقالب. بينما لن يكون الأداء مساويًا للمنتجات الصناعية أو العسكرية ، فهذه الموصلات مثالية للاستخدام في مجموعة متنوعة من التطبيقات التجارية
تخصيص
الخصائص الكهربائية | ||||
معاوقة | 50Ω | |||
نطاق الترددات | DC ~ 4GHz | |||
الفولطية | 2500VRMS (الحد الأقصى لمستوى سطح البحر) | |||
عازلة الجهد المقاومة | 750VRMS (الحد الأقصى لمستوى سطح البحر) | |||
مقاومة العزل | 2000MΩ | |||
مقاومة التواصل | موصل الخارجي | Ω6mΩ | ||
موصل مركز | 1.5 متر مكعب | |||
VSMR | .31.3 | |||
ميكا nical المواصفات
| تصميم قياسي | IEC 60169-17 |
| بنفايات المتوافقة | نعم |
| مركز الاتصال إنهاء | تجعيد |
| الاتصال الخارجي إنهاء | تجعيد |
| دورات التزاوج | 500 دورة |
| الاتصال الاحتفاظ | 10N دقيقة |
| كابل الاحتفاظ | 100N دقيقة |
| قوة التزاوج | 13.6N كحد أقصى |
| قوة اقتران الامم المتحدة | 13.6N كحد أقصى |
رسم مفصل
تطبيق:
* المحطة الأساسية
* شبكة الاتصال
* الرادار
* الهوائيات
* الاتصالات
* أجهزة الكمبيوتر
* أجهزة المودم عالية السرعة كابل
* الاتصالات
* الهواتف المحمولة الخلوية
* الأجهزة
كتالوج المنتج:
| محول الترددات اللاسلكية |
| SMA / SSMA RF موصل |
| SMP / SSMP RF موصل |
| TNC RF موصل |
| N نوع موصل RF |
| MCX / MMCX موصل RF |
| موصلات الموجات BNC RF ConnectorMillimeter (2.4 مم ، 2.92 مم) |
| جمعيات الترددات اللاسلكية |
| الدليل الموجي لمحول محوري |
| الأختام المحكم من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| الميكروويف الروتاري المفاصل |
ملحوظة:
لدينا أكثر من 10000 نوع من موصل TNC ، إذا لم يتم العثور على الموصل الذي تستخدمه ، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك .
