مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS
SMA series عبارة عن أنواع من الموصلات المحورية ذات التردد العالي ذات التردد العالي ، تم تطويرها وإنتاجها وفقًا MIL-C-39012 من شركة Xi'an Elite Electronic Industrial Co. . إنه الموصلات المحورية rf الأكثر استخدامًا في مجالات مختلفة من الاتصالات بالميكروويف وجهاز قياس الميكروويف. يمكن أن يصل الموصل عالي الأداء الذي طورته شركتنا إلى 20 جيجا هرتز.
تخصيص:
| الخصائص الكهربائية | |||
| معاوقة | 50Ω | ||
| نطاق الترددات | تواصل مع كابل solf DC ~ 12.4GHz | ||
| تواصل مع كابل شبه صلبة DC ~ 18GHz | |||
| الفولطية | 335VRMS * | ||
| عازلة الجهد المقاومة | 1000VRMS * | ||
| مقاومة العزل | ≥5000MΩ | ||
| مركز المقاومة | مركز موصل | .03.0mΩ | |
| موصل خارجي | .02.0mΩ | ||
| VSWR | .31.3 | ||
| المواد والميكانيكية الخصائص | |||
| مركز موصل | الذكر | نحاس مطلي بالذهب | |
| أنثى | Sn-P برونزية مطلية بالذهب | ||
| مرونة الاتصال | البريليوم البرونزية النيكل مطلي | ||
| شل وأجزاء معدنية أخرى | نحاس مطلي بالنيكل | ||
| غير القابل للصدأ التخميل | |||
| العقص الأكمام | نحاس مطلي بالنيكل | ||
| تشديد عزم الدوران للاتصال | 0.79 إلى 13.13 نانومتر | ||
| متانة | 500 دورة | ||
| الختم الدائري | مطاط سيليكون | ||
| عوازل | PTFE | ||

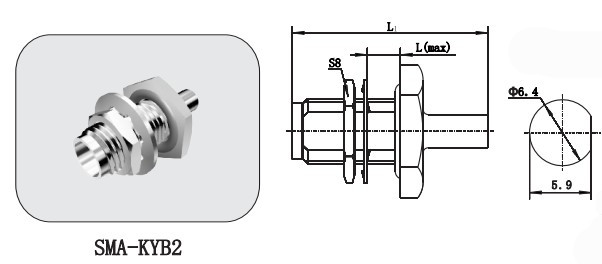

صور مفصلة:
الوحدة: مم
| نموذج رقم: | وصف | L | L1 |

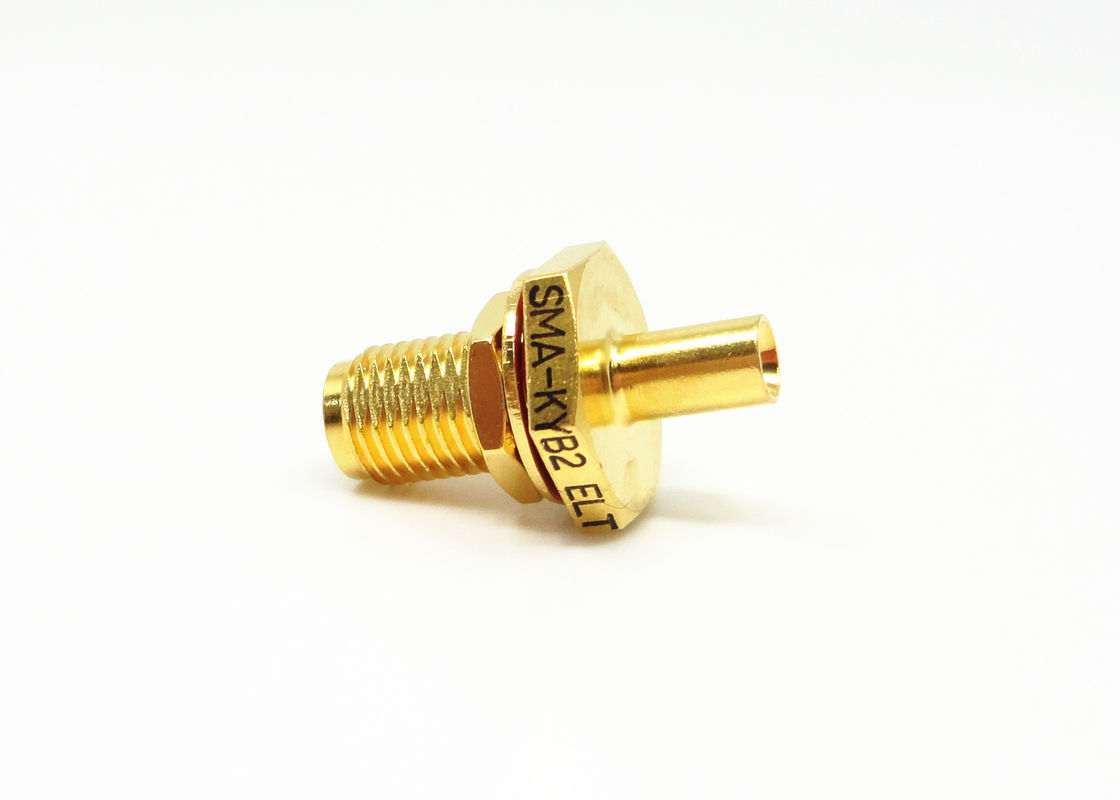

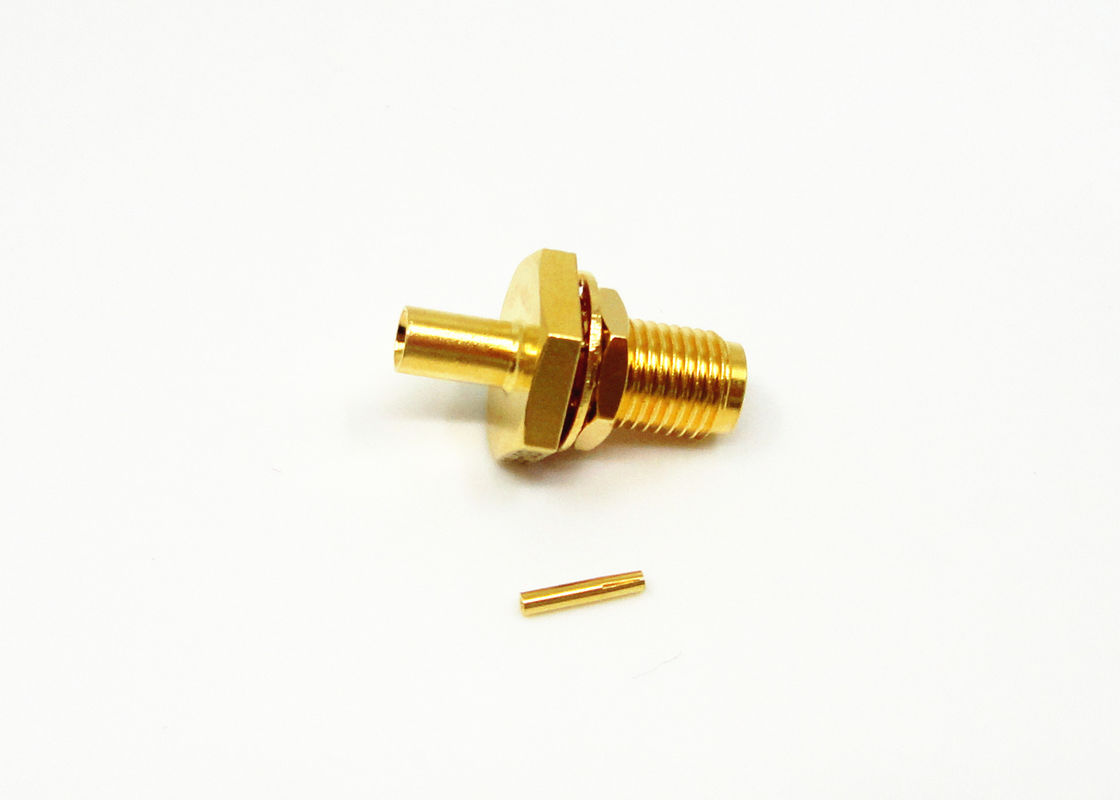

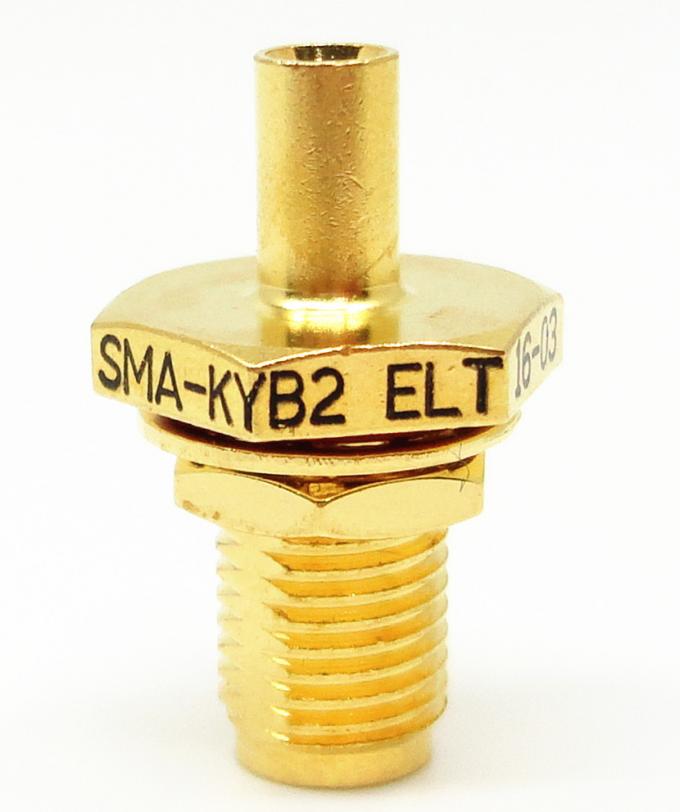

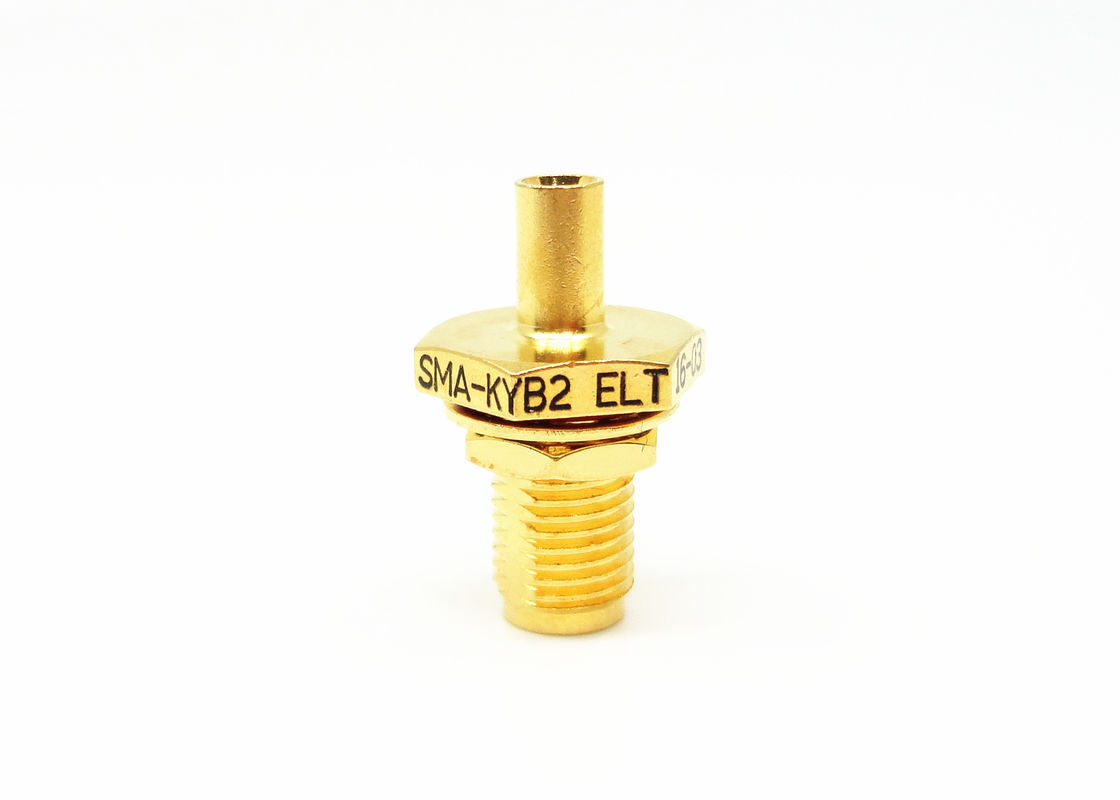

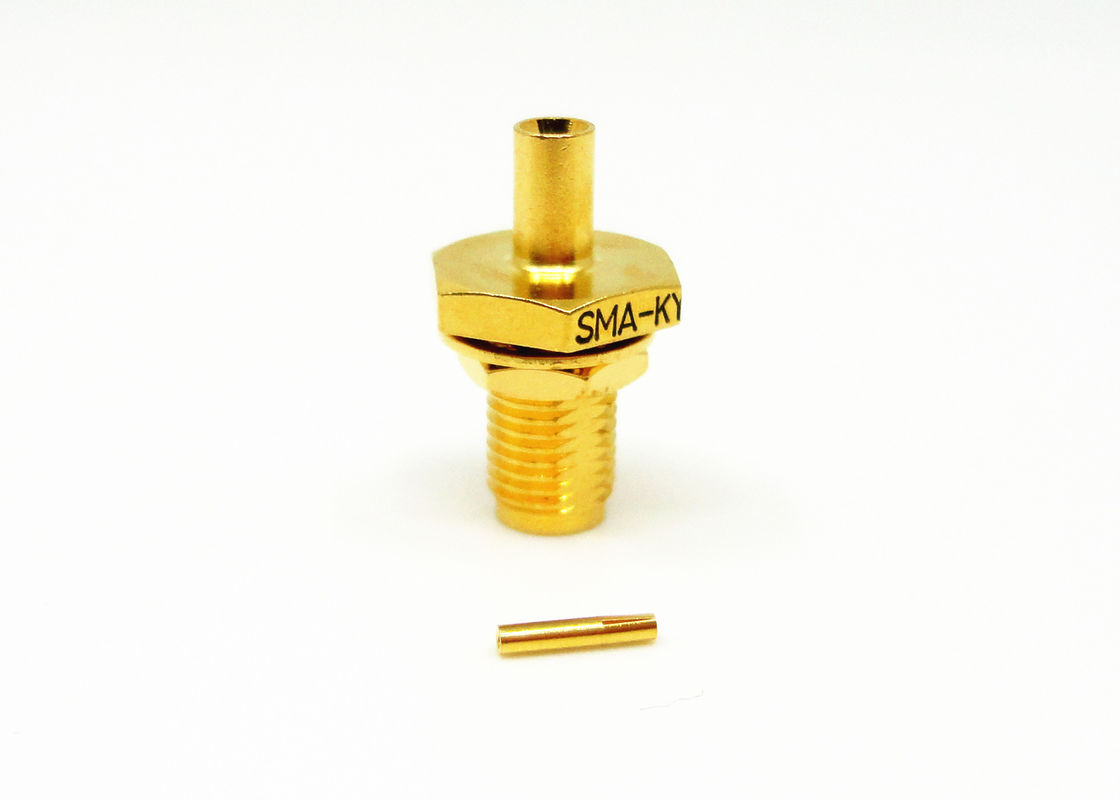

| SMA-KYB2 | SMA موصل الحاجز الإناث لكابل .086 | 2.5 | 19 |
| SMA-KYB2-1 | SMA موصل الحاجز الإناث لكابل .086 | 4.6 | 17.5 |
مزايا:
1. موصل SMA RF ذو جودة عالية ومجموعات سريعة من خلال ربط الموصلين معًا ، دون الحاجة إلى لحام أو تجعيد
2. تستخدم الموصلات الكهربائية SMA على نطاق واسع في الميكروويف ، الهوائيات وأجهزة الاختبار إلخ
3. موصل SMA RF عبارة عن موصلات مترابطة محورية ذات تردد مترابط وذات حجم صغير ، ومقاومة للاهتزاز ومدى تردد عريض يصل إلى 18 جيجاهرتز
4. موصلات SMA RF متوفرة في واجهة التوصيل السريع ، الضغط على الضغط أو الواجهة القياسية ، الإصدارات المستقيمة ، 90 درجة ، وكذلك التكوينات ذات الحاجز ، أو 4 فتحات
تطبيق:
*شبكة الاتصال
*رادار
* السيارات
* ساتكوم
* الكمبيوتر / الشبكات المحلية
*موجة عريضة
* الأجهزة
* هوائيات مجموعة على مراحل
* الاتصالات
* الفضاء
* الربط بين المجلس إلى المجلس
تفاصيل التعبئة:
* كرتون التصدير القياسية
* وفقا لمتطلبات العملاء
ملحوظة:
لدينا أكثر من 10000 نوع من الموصل ، إذا لم يتم العثور على الرابط الذي تستخدمه ، فيرجى الاتصال بنا للحصول على تفاصيلك.
