بالوعة الحرارة 2 منافذ قفص موصل SFP المعدنية 3.05 ملم اضغط صالح دبوس

بالوعة الحرارة 2 منافذ قفص معدني موصل SFP 3.05 ملم اضغط صالح دبوس

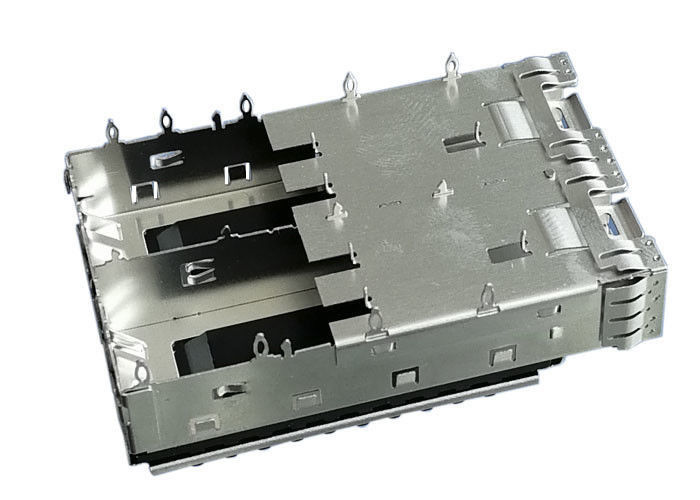

SFP Plus Cage (PN: 47034-00N011) هو 1 × 2 منافذ Ganged SFP Plus Cage ، يتم استخدامه لهذا جهاز الإرسال والاستقبال موصل عامل الشكل صغير قابل للتوصيل (SFP) ، مع Press Fit Pin؛

اضغط على التطبيقات الملائمة لتقليل جهد التصنيع العالي الحجم. تعمل نوابض التلامس الأمامية الخارجية والمبنية من قطعة واحدة على تحسين أداء EMI ؛

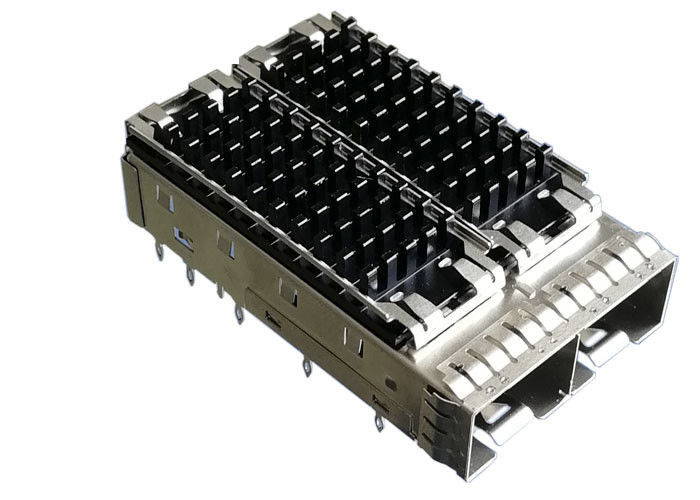

هذا SFP plus Cage هو مع المشتت الحراري ، يوفر تبديد أفضل للحرارة ؛

مواد قفص GLGMET SFP هذه عبارة عن سبيكة نحاسية ، طول القفص 48.7 مم ، العرض 28.95 ملم ، الارتفاع 15.05 ملم ، طول ضغط القفل الملائم 2.05 مم ؛

دعم قفص SFP مختلف ، هيكل 1 xn أو 2 xn ، ثقب انبعاث حراري مختلف ، PIN مختلف لـ Mount ، مختلف PIN صالح طول الصحافة ، مع أو بدون أنابيب إضاءة ، مع أو بدون المشتت الحراري ، وهكذا ،

• 1 × 2 Ganged SFP PLUS Cage
• 1 قطعة قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة ؛
• بدون أنبوبة خفيفة ، ولكن يمكن تصميم إعلان مطلوب
• مع بالوعة الحرارة ، توفير تبديد أفضل للحرارة
• الصحافة صالح جبل نوع ، يمكن تخصيصها على النحو المطلوب
• قفص المواد: سبائك النحاس
• CLIP: ستيل ستيل
• مع أو بدون حشية مطاطية
• مادة الأنابيب الخفيفة: لون البولي واضحة
• SFP PLUS طول القفص: 48.7 مم
• SFP PLUS عرض القفص: 28.95 مم
• SFP PLUS ارتفاع القفص: 15.05 مم
• SFP PLUS Press Fit رقم التعريف الشخصي PIN: 3.05 مم

2. خدمة التخصيص

• دعم لجعل موصل SFP المتكامل مع أقفاص EMI أو موصل SFP المعزول أو أقفاص SFP المعزولة
• يمكن أن يكون قفص SFP بهيكل مرن واحد xn ، أو هيكل مرصوف xn
• يمكن أن يكون قفص SFP مع ثقب تبديد الحرارة المختلفة
• يمكن أن يكون SFP Cage مع أنابيب ضوئية أو بدون ، أو مدمجًا أو أعلى Cage أو buttom
• يمكن أن يكون قفص SFP مع المشتت الحراري أو بدونه ، والمغسلة الحرارية بأسلوب مختلف
• يمكن أن يكون SFP Cage مع EMI Finger Spring أو حشية مطاطية
• يمكن تخصيص نوع مختلف للتركيب ، أو الصحافة الملائمة أو اللحام ، وطول الدبوس

3. أقفاص SFP PLUS التطبيقات:

• اتصالات البيانات
• خوادم الراقية
• الشبكات
• قناة ليفية وشبكة جيجابت إيثرنت
• معدات الشبكات
• جهاز التوجيه / التبديل
• خوادم
• تخزين
• الاتصالات السلكية و اللاسلكية
• مفاتيح
• أجهزة الاتصالات السلكية واللاسلكية

هذه ليست قائمة نهائية بالتطبيقات لهذا المنتج. يمثل بعض الاستخدامات الأكثر شيوعًا.

4. المزايا:

• استجابة سريعة ، والمهنيين R&D المهندسين ، فريق الخدمة الإيجابية ، ضمان كل عملية فعالة ومنظمة تنظيما جيدا ؛
• 20 عاما من التجارب في موصلات متنوعة
• 1500 موظف
• 58 R&D Engineers.
• مصنع 22000 متر مربع
• 20kk الموانئ / الشهر القدرات
• نحن ندعم خدمة Costom ؛
• منتجاتنا متوافقة مع شهادات RoHS و REACH و UL
• شركة طويلة الأجل مع HUAWEI و ZTE و FOXCONN و XIAOMI و TCL وما إلى ذلك
• 20KK Prots / Month القدرات
• شهادات نظام الإدارة الدولي ISO9001 و ISO14001 و QC080000 و OHSAS18001 و IECC
• لدينا لدينا قوالب الأجهزة الخاصة والعفن البلاستيك
• لديها 3 LS-WEDM الآلات
• لديها 12 آلة WEDM و 8 آلات CNC
• لديها 20 آلة طحن و 12 آلة تفريغ كهربائية
• لديها 30 آلات ختم
• لديها 55 ماكينات حقن البلاستيك
• لديه ورش التجميع التلقائي

5. مزايا أقفاص SFP PLUS:

6. لماذا تختار الولايات المتحدة؟

تقدم OUR قفصها لأجهزة الإرسال والاستقبال Small Form Factor Pluggable (SFP) مع التصميم الميكانيكي الأكثر صلابة المتاح في السوق. تم تصميم القفص للتطبيقات الملائمة للضغط من أجل تقليل جهد التصنيع ذي الحجم الكبير. تعمل الزنبركات اللاصقة الحافة الخارجية والمبنية من قطعة واحدة على تحسين أداء EMI.

• منخفض التكلفة
• نموذج مضغوط ، أصغر من XFP ، X2 ، EXNPAK ؛
• منتجات متنوعة ، أقفاص SFP ، أقفاص QSFP ، أقفاص SFP زائد ، أقفاص QSFP زائد ، أقفاص SFP28 ، أقفاص QSFP28 ، إلخ.
• دعم التخصيص: المشتت الحراري ، أنابيب الإضاءة ، طول PIN ، نوع التركيب ، 1 xn أو 2 xn ، مع أو بدون موصل متكامل ؛

حلول مخصصة

التشتت الحراري

توفر حلولنا المحسنة حرارياً تدفق هواء أفضل من الأمام إلى الخلف ومن الأمام إلى الأمام عبر الأقفاص ، مما يوفر تبديدًا أفضل للحرارة من أجل الأداء الحراري الرائد في الصناعة.

جودة الإشارة

لتعزيز جودة الإشارة ، تركز حافظة SFP على منطقة المزلاج لتقليل EMI وتجنب تدهور أداء الدائرة وضمان الامتثال للمعايير. يتم تقديم المنتجات في كلاً من حشوات طوقية EMI spring و EMI لتلبية متطلبات نظام العملاء.

الميزات والفوائد الرئيسية والأداء والمرونة

1. يوفر أقفاص في تكوينات المنفذ المفرد (ganged (1xN) والمكدس (2xN) ؛ بطن إلى بطن أقفاص متزايدة أيضا
2. ميزات الحشوات المرنة أو الينابيع لاحتواء EMI
3. يوفر خيارات بالوعة الحرارة وأنابيب الضوء
4. أقفاص مكدسة تشمل موصل عالي السرعة مدمج
5. مكملاً لمحفظة SFP الخاصة بتركيبات الكابلات النحاسية ذات التوصيل المباشر والموصلات الضوئية LC وتركيبات الكابلات
6. أقفاص متاحة لتطبيقات بطاقة PCI (زاوية تركيب درجة واحدة)

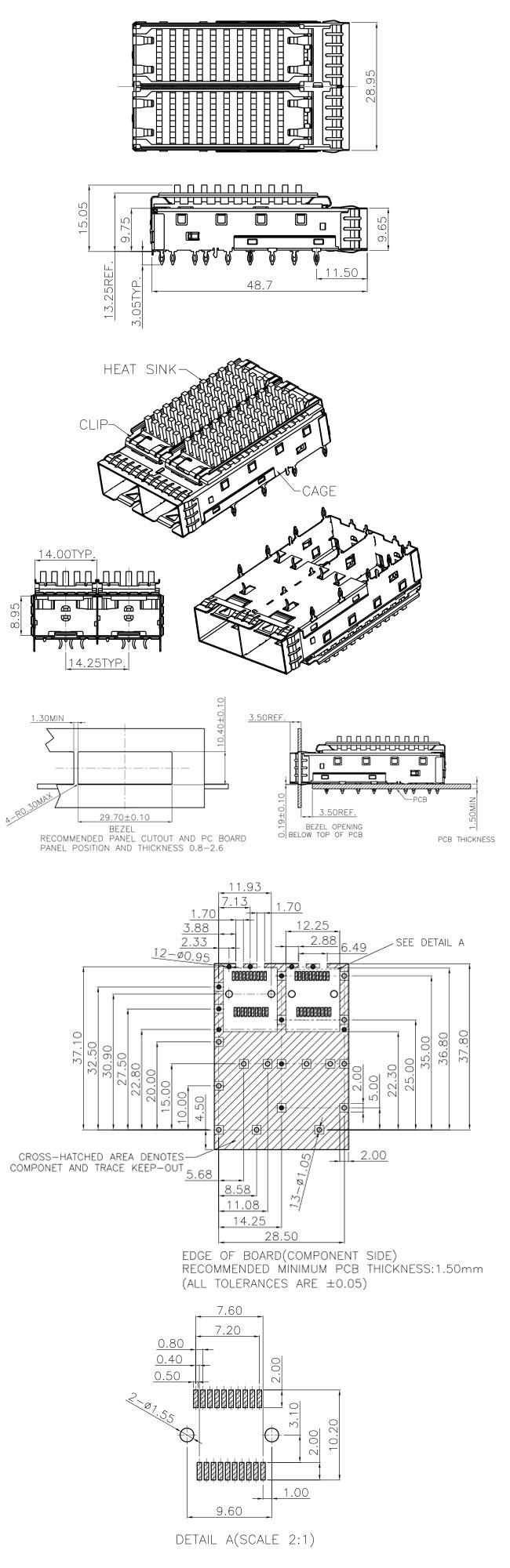

7. الرسم الميكانيكي

يمكنك معرفة تفاصيل Demisions من الرسم التالي
