4 منافذ غانغيد Sfp ميناء موصل السطح نقل الحرارة ويندوز

بنفايات IECQ 4 منافذ خبطت Sfp ميناء موصل سطح نقل الحرارة ويندوز

. تم تصميم مجموعة SFP الصغيرة - مجموعة قابلة للتوصيل بالإضافة إلى مجموعة من المنتجات للتطبيقات في صناعات الشبكات والاتصالات ومركز البيانات. الجيل التالي من أجهزة الإدخال / الإخراج عالية السرعة ، والتي تدعم 10 جيجابت / ثانية إيثرنت InfiniBand متطلبات معدل البيانات المحسنة. توفر أقفاص Press Fit المصنوعة من سبائك النحاس بدائل EMI spring أو EMI ومتوافقة تمامًا مع وحدات SFP + البصرية الحالية وتجميعات الكابلات.

تصميم SFP أكثر إحكاما من XFP ، X2 ، EXNPAK ، التكلفة أقل أيضًا ، فقد أصبح أكثر شيوعًا في مجالات الشبكات والاتصالات السلكية واللاسلكية الذين يحتاجون إلى سرعة نقل أعلى ومسافة نقل أطول ؛

يمكن أن يكون أفضل شريك لك ، لدينا منتجات متنوعة: أقفاص SFP ، أقفاص QSFP ، أقفاص SFP زائد ، أقفاص QSFP زائد ، أقفاص SFP28 ، أقفاص QSFP28 ، إلخ.

هيكل 1 xn أو 2 xn ، ثقب انبعاث حرارة مختلف ، PIN مختلف لـ Mount ، مختلف PIN صالح طول الصحافة ، مع أو بدون أنابيب الإضاءة ، مع أو بدون المشتت الحراري ، وهلم جرا

1. الميزات

• متوفرة مع أقفاص فردية أو متعددة المنافذ (لوحة تثبيت)

• مجموعة مريحة مع موصل SFP والقفص

• تصميم قدم ثلاثي الأبعاد للاحتفاظ بالضغط المحسن وملامسة ثقوب اللوحة المضيفة

• قطعة واحدة ، البناء الفولاذ المقاوم للصدأ

• تصميم منخفض الانبعاثات عبر أصابع زنبركية قابلة للطي - لا توجد فتحات للإشعاع

• جهاز الإرسال والاستقبال المحسن للينابيع

• تركيب بسيط وسريع / إزالة

• ثقوب لوحة المضيف غير تالفة عند إزالة القفص

• التزاوج مع أجهزة الإرسال والاستقبال SFP أو SFP + أو XFP أو ZENPAK

• الروابط و قفص المتاحة

• اضغط على الملاءمة أو من خلال ثقب لحام يؤدي على أقفاص

• متوفر بشكل فردي أو كمجموعة (سلسلة SFPK)

• نوافذ نقل الحرارة على جميع الأسطح قفص SFP

• يدعم تخطيطات لوحة المضيف المتوافقة مع MSA وتصميمات الإرسال والاستقبال

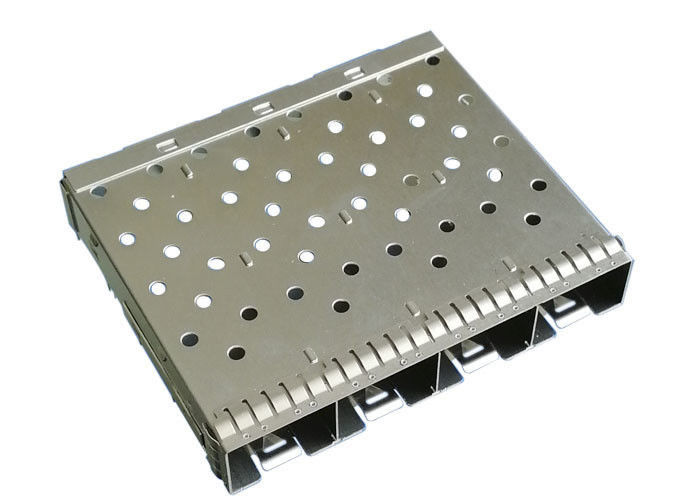

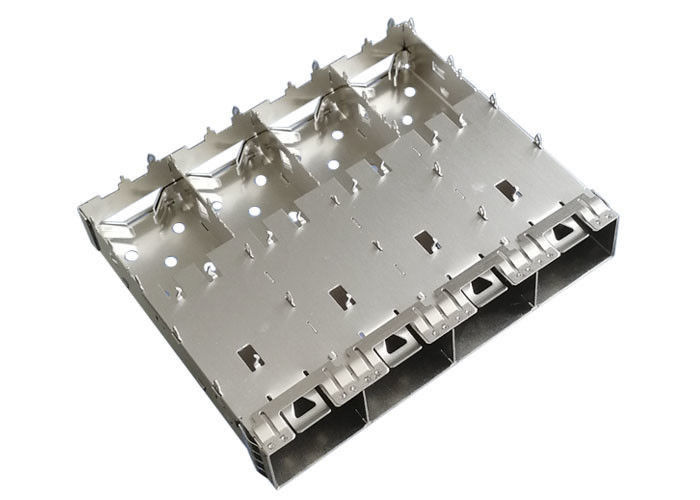

2. هيكل SFP (47016-01N011) الهيكل:

• 1 × 4 Sanged قفص SFP ، دون موصل SFP المتكاملة
• SFP PLUS طول القفص: 48.7 مم
• SFP PLUS عرض القفص: 57.45 مم
• SFP PLUS ارتفاع القفص: 9.75 مم
• SFP PLUS Press Fit رقم التعريف الشخصي للطول: 2.05 مم
• قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة ؛
• بدون أنابيب الضوء ، يمكن تخصيصها على النحو المطلوب
• دون بالوعة الحرارة ، يمكن تخصيصها على النحو المطلوب
• الصحافة صالح جبل نوع ، يمكن تخصيصها على النحو المطلوب
• قفص المواد: سبائك النحاس
• CLIP: ستيل ستيل
• مع EMI Tab Spring ، يمكنك توفير حماية EMI أفضل للحافة الأمامية

3. الفوائد:

4. تطبيقات أقفاص SFP PLUS:

• اتصالات البيانات
• خوادم الراقية
• الشبكات
• قناة ليفية وشبكة جيجابت إيثرنت
• معدات الشبكات
• جهاز التوجيه / التبديل
• خوادم
• تخزين
• الاتصالات السلكية و اللاسلكية
• مفاتيح
• أجهزة الاتصالات السلكية واللاسلكية

هذه ليست قائمة نهائية بالتطبيقات لهذا المنتج. يمثل بعض الاستخدامات الأكثر شيوعًا.

5. المزايا:

• لدينا لدينا قوالب الأجهزة الخاصة والعفن البلاستيك
• لديها 3 LS-WEDM الآلات
• لديها 12 آلة WEDM و 8 آلات CNC
• لديها 20 آلة طحن و 12 آلة تفريغ كهربائية
• لديها 30 آلات ختم
• لديها 55 ماكينات حقن البلاستيك
• لديه ورش التجميع التلقائي
• استجابة سريعة ، والمهنيين R&D المهندسين ، فريق الخدمة الإيجابية ، ضمان كل عملية فعالة ومنظمة تنظيما جيدا ؛
• 20 عاما من التجارب في موصلات متنوعة
• 1500 موظف
• 58 R&D Engineers.
• مصنع 22000 متر مربع
• 20kk الموانئ / الشهر القدرات
• نحن ندعم خدمة Costom ؛
• منتجاتنا متوافقة مع شهادات RoHS و REACH و UL
• شركة طويلة الأجل مع HUAWEI و ZTE و FOXCONN و XIAOMI و TCL وما إلى ذلك
• 20KK Prots / Month القدرات
• شهادات نظام الإدارة الدولي ISO9001 و ISO14001 و QC080000 و OHSAS18001 و IECC

6. خدمة التخصيص

• دعم لجعل موصل SFP المتكامل مع أقفاص EMI أو موصل SFP المعزول أو أقفاص SFP المعزولة
• يمكن أن يكون قفص SFP بهيكل مرن واحد xn ، أو هيكل مرصوف xn
• يمكن أن يكون قفص SFP مع ثقب تبديد الحرارة المختلفة
• يمكن أن يكون SFP Cage مع أنابيب ضوئية أو بدون ، أو مدمجًا أو أعلى Cage أو buttom
• يمكن أن يكون قفص SFP مع المشتت الحراري أو بدونه ، والمغسلة الحرارية بأسلوب مختلف
• يمكن أن يكون SFP Cage مع EMI Finger Spring أو حشية مطاطية
• يمكن تخصيص نوع مختلف للتركيب ، أو الصحافة الملائمة أو اللحام ، وطول الدبوس

7. لماذا تختار الولايات المتحدة؟

تقدم OUR قفصها لأجهزة الإرسال والاستقبال Small Form Factor Pluggable (SFP) مع التصميم الميكانيكي الأكثر صلابة المتاح في السوق. تم تصميم القفص للتطبيقات الملائمة للضغط من أجل تقليل جهد التصنيع ذي الحجم الكبير. تعمل الزنبركات اللاصقة الحافة الخارجية والمبنية من قطعة واحدة على تحسين أداء EMI.

• منخفض التكلفة
• نموذج مضغوط ، أصغر من XFP ، X2 ، EXNPAK ؛
• منتجات متنوعة ، أقفاص SFP ، أقفاص QSFP ، أقفاص SFP زائد ، أقفاص QSFP زائد ، أقفاص SFP28 ، أقفاص QSFP28 ، إلخ.
• دعم التخصيص: المشتت الحراري ، أنابيب الإضاءة ، طول PIN ، نوع التركيب ، 1 xn أو 2 xn ، مع أو بدون موصل متكامل ؛

حلول مخصصة

التشتت الحراري

توفر حلولنا المحسنة حرارياً تدفق هواء أفضل من الأمام إلى الخلف ومن الأمام إلى الأمام عبر الأقفاص ، مما يوفر تبديدًا أفضل للحرارة من أجل الأداء الحراري الرائد في الصناعة.

جودة الإشارة

لتعزيز جودة الإشارة ، تركز حافظة SFP على منطقة المزلاج لتقليل EMI وتجنب تدهور أداء الدائرة وضمان الامتثال للمعايير. يتم تقديم المنتجات في كلاً من حشوات طوقية EMI spring و EMI لتلبية متطلبات نظام العملاء.

الميزات والفوائد الرئيسية والأداء والمرونة

1. يوفر أقفاص في تكوينات المنفذ المفرد (ganged (1xN) والمكدس (2xN) ؛ بطن إلى بطن أقفاص متزايدة أيضا
2. ميزات الحشوات المرنة أو الينابيع لاحتواء EMI
3. يوفر خيارات بالوعة الحرارة وأنابيب الضوء
4. أقفاص مكدسة تشمل موصل عالي السرعة مدمج
5. مكملاً لمحفظة SFP الخاصة بتركيبات الكابلات النحاسية ذات التوصيل المباشر والموصلات الضوئية LC وتركيبات الكابلات
6. أقفاص متاحة لتطبيقات بطاقة PCI (زاوية تركيب درجة واحدة)

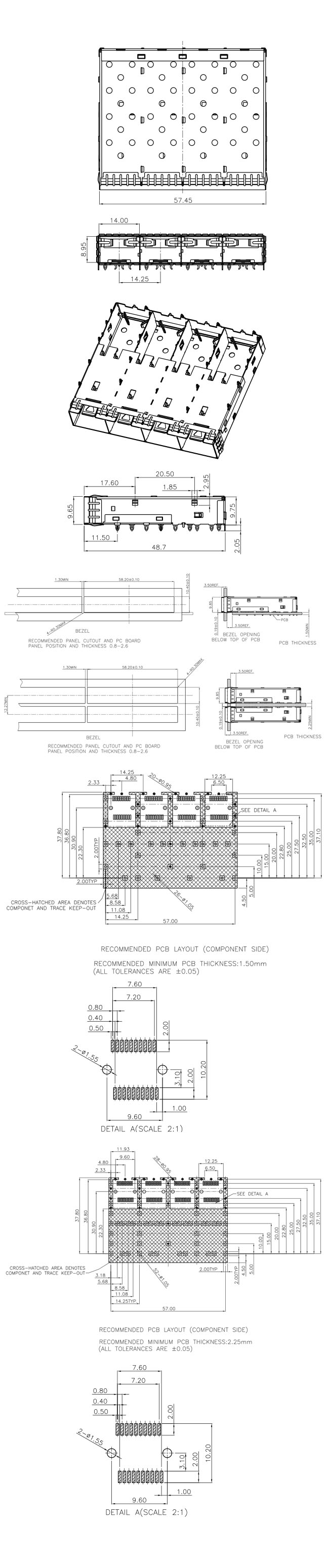

8. الرسم الميكانيكي

يمكنك معرفة تفاصيل Demisions من الرسم التالي
