مكان المنشأ:
الصين
إصدار الشهادات:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

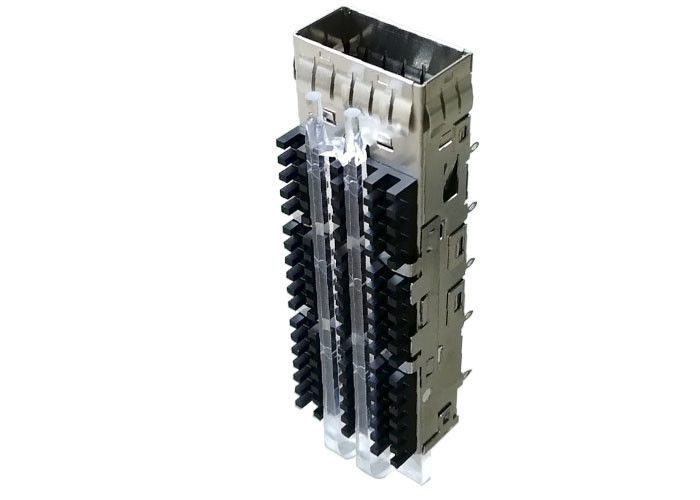

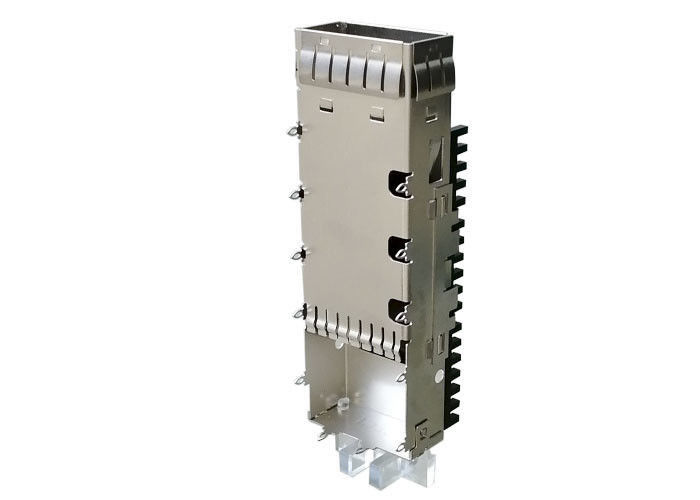

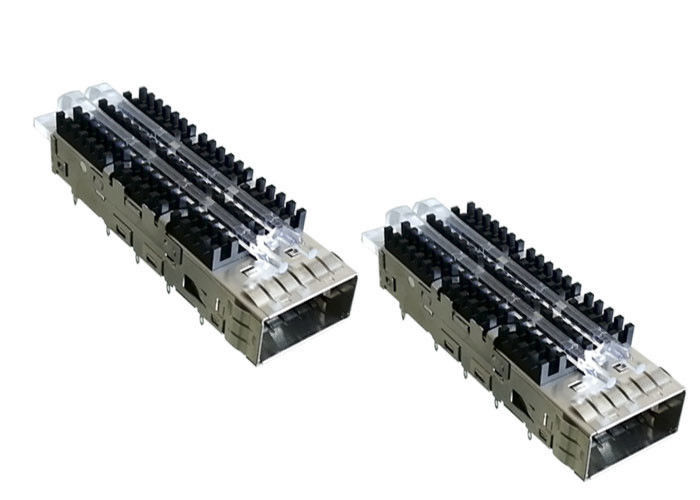

QSFP قفص قفص SFP موصل منفذ واحد للوحدة البصرية QSFP14
1. نظرة عامة على QSFP:
جهاز رباعي الشكل صغير الحجم القابل للتوصيل (QSFP) هو جهاز إرسال واستقبال مدمج وقابل للتسخين سريعًا يستخدم لتطبيقات اتصالات البيانات. يتم تحديد عامل الشكل والواجهة الكهربائية بواسطة اتفاقية متعددة المصادر (MSA) تحت رعاية لجنة عامل الشكل الصغير. وهو يربط أجهزة الشبكات (مثل الخوادم والمفاتيح) بكابل الألياف البصرية أو اتصال النحاس النشط أو السلبي. إنه تنسيق صناعي تم تطويره ودعمه بشكل مشترك من قبل العديد من موردي مكونات الشبكة ، مما يتيح معدلات بيانات من 4x1 جيجابت / ثانية لـ QSFP و 4x10 جيجابت / ثانية لـ QSFP + وبأعلى معدل 4x28 جيجابت / ثانية يعرف باسم QSFP28 المستخدم لـ 100 جيجابت / ليالي الروابط.
ITproduce قفص QSFP الذي يمكن أن يكون مع أو بدون موصل متكامل (واجهة الكهربائية) ؛
يحتاج المستخدمون إلى نقل الإشارة الضوئية أو الإشارة الكهربائية على مسافة عالية السرعة ، وهناك حاجة إلى الألياف ، QSFP الإرسال والاستقبال ، واجهة الكهربائية و QSFP قفص ؛
إن QSFP cage هو في الواقع قفص التدريع ، EMI ، من قطعة واحدة من مواد سبائك النحاس ، مع العديد من ثقب تبديد الحرارة ، دبوس التثبيت (من خلال ثقب أو اضغط صالح PIN) ، والأنابيب الخفيفة وبالوعة الحرارة.
2. ميزات قفص QSFP
قطعة واحدة ، البناء سبائك النحاس
الاصحاب مع أجهزة الإرسال والاستقبال QSFP14
متوفرة مع أقفاص فردية أو متعددة المنافذ (لوحة تثبيت)
مجموعة مريحة مع موصل QSFP / واجهة و قفص
تصميم منخفض الانبعاثات عبر أصابع زنبركية قابلة للطي - لا توجد فتحات للإشعاع
جهاز الإرسال والاستقبال المحسن للينابيع
تصميم قدم ثلاثي الأبعاد للاحتفاظ بالضغط المحسن وملامسة ثقوب اللوحة المضيفة
تركيب بسيط وسريع / إزالة
ثقوب لوحة المضيف غير تالفة عند إزالة القفص
الروابط و قفص المتاحة
اضغط على الملاءمة أو من خلال ثقب لحام يؤدي على أقفاص
متوفر بشكل فردي أو كمجموعة (سلسلة SFPK)
نوافذ نقل الحرارة على جميع الأسطح قفص QSFP
يدعم تخطيطات لوحة المضيف المتوافقة مع MSA وتصميمات الإرسال والاستقبال
3. خدمة التخصيص
4. قفص QSFP (48001-00N011 ) بناء:
| اسم المنتج | المنافذ الفردية QSFP14 Cage مع المشتت الحراري ، أنابيب الإضاءة ، بدون واجهة متكاملة |
| QSFP طول القفص | 65.8 مم |
| QSFP عرض القفص | 19.46 ملم |
| QSFP ارتفاع القفص | 13.7 مم |
| QSFP قفص الصحافة صالح طول دبوس | 2.05 مم |
| QSFP قفص واحد منفذ العرض | 18.75 مم |
| QSFP قفص واحد ميناء الطول | 8.95 مم |
| مظهر خارجي | قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة |
| أنابيب خفيفة | مع ، دع المستخدم يعرف حالة الارتباط |
| تقليل الحرارة | مع ضمان أفضل تبديد الحرارة |
| نوع مونوت | اضغط صالح جبل نوع |
| مواد قفص | سبائك النحاس |
| EMI فنجر الربيع | مع ، توفير حماية أفضل EMI |
| طوقا EMI | بدون |
5.QSFP قفص (48001-00N011 ) التطبيقات:
6. مزايا المنتج
| بند | فوائد |
| تصميم MT تعبئتها في الشريط وبكرة | يضمن سهولة الانتقاء والمكان لثنائي الفينيل متعدد الكلور |
| أقفاص المنافذ الفردية متوفرة في إصدارات مناسبة للضغط ، ولحام لحام ولنسخ PCI (1 °) ؛ أقفاص ganged المتاحة في إصدار الصحافة مناسبا | تمكن الاستخدام مع مختلف سمك المجلس وعمليات التجميع |
| تستوعب ذيول الضغط تطبيقات البطن إلى البطن للأقفاص المفردة والعصابات | يضمن أفضل استخدام العقارات ثنائي الفينيل متعدد الكلور |
| وحدات المنحى "البطن إلى البطن" عند إدراجها | سهولة إزالة الوحدة من الميناء |
| أنابيب الإضاءة المتكاملة للاستخدام مع الصمام الثنائي الباعث للضوء SMT (LED's) | يوفر حالة المنفذ وتعليقات النشاط للمستخدم |
| مزلاج الإبهام فريدة من نوعها | يوفر سهولة الضغط وآلية سحب الإغلاق |
| الصحافة مناسبا إنهاء لثنائي الفينيل متعدد الكلور | يلغي لحام ، وخفض التكلفة المطبقة وتجنب القضايا المتعلقة لحام |
| تحتوي الأقفاص المشابكة على حشوات مطاطية بزاوية 360 درجة ، وأصابع زنبركية ومواقع متعددة للأرض | يوفر التدريع EMI المتقدمة في مدي |
| حشية مطاطية أو معدنية | خياران لحماية متفوقة EMI |
| الزنك دييكاست backshells | توفير التدريع 360 درجة التداخل الكهرومغناطيسي (EMI) |
7. المزايا:
التشتت الحراري
توفر حلولنا المحسنة حرارياً تدفق هواء أفضل من الأمام إلى الخلف ومن الأمام إلى الأمام عبر الأقفاص ، مما يوفر تبديدًا أفضل للحرارة من أجل الأداء الحراري الرائد في الصناعة.
جودة الإشارة
لتعزيز جودة الإشارة ، تركز حافظة SFP على منطقة المزلاج لتقليل EMI وتجنب تدهور أداء الدائرة وضمان الامتثال للمعايير. يتم تقديم المنتجات في كلاً من حشوات طوقية EMI spring و EMI لتلبية متطلبات نظام العملاء.
الميزات والفوائد الرئيسية والأداء والمرونة

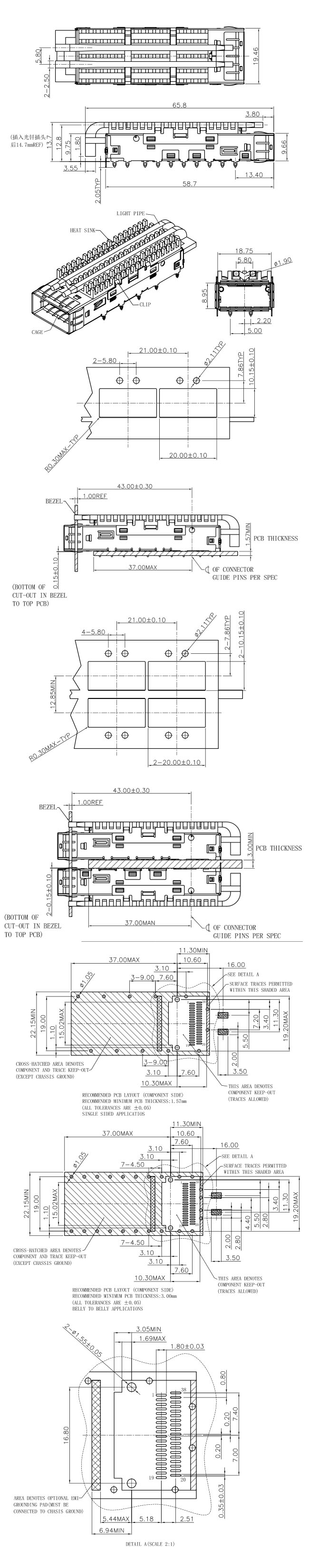

9. الرسم الميكانيكي
يمكنك معرفة تفاصيل Demisions من الرسم التالي
أرسل استفسارك إلينا مباشرة
