QSFP28 قفص قطعة واحدة تطبيقها ل QSFP28 موصل / الإرسال والاستقبال

1x3 ganged sfp قفص موصل QSFP28 قفص قطعة واحدة سبائك النحاس المواد

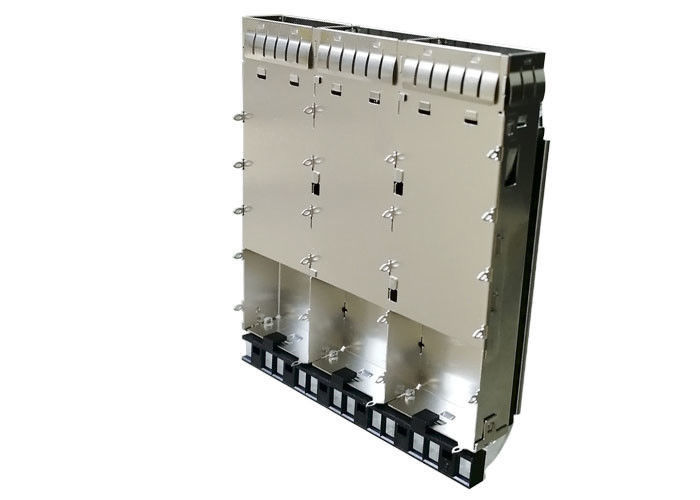

1. QSFP28 قفص ( 49009-00N011) هيكل:

• 1 X 3 منافذ Ganged QSFP28 Cage ، بدون موصل SFP مدمج
• QSFP28 طول القفص: 67.89 مم
• QSFP28 عرض القفص: 57.45 مم
• QSFP28 ارتفاع القفص: 15.15 مم (مع المشتت الحراري)
• QSFP28 قفص الصحافة صالح PIN الطول: 2.05 مم
• عرض منفذ واحد: 18.75 مم
• ارتفاع منفذ واحد: 8.95 مم
• قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة ؛

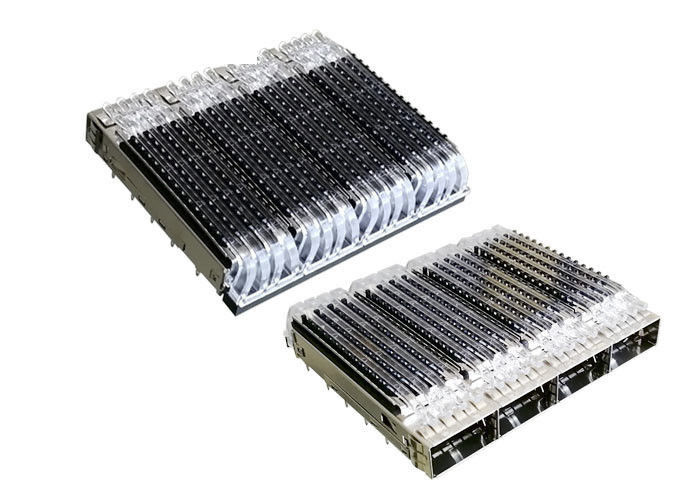

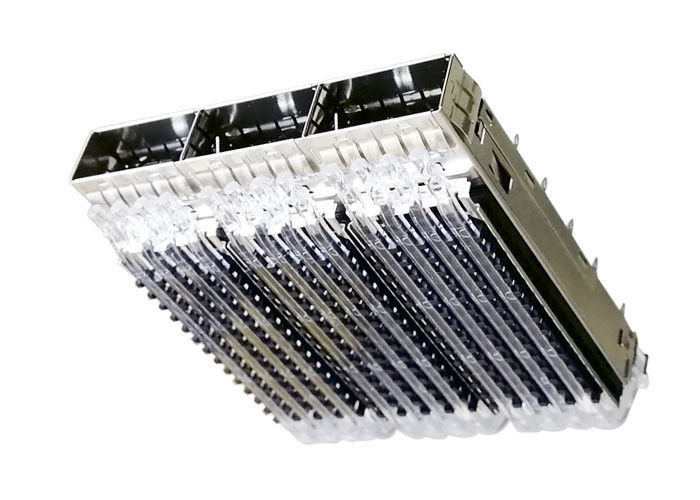

• باستخدام Light Pipes ، يمكنك معرفة حالة الارتباط
• مع بالوعة الحرارة ، مادة المشتت الحراري هي الألومنيوم ، مع معالجة أكسيد الأسود على السطح
• الصحافة صالح جبل نوع ، يمكن تخصيصها على النحو المطلوب
• قفص المواد: سبائك النحاس
• CLIP: ستيل ستيل
• الأنابيب الخفيفة: لون البولي واضحة
• مع EMI Tab Spring ، يمكنك توفير حماية EMI أفضل للحافة الأمامية

2. ميزات قفص QSFP28

• قطعة واحدة ، البناء سبائك النحاس

• الاصحاب مع QSFP28 الاستقبال

• متوفرة مع أقفاص فردية أو متعددة المنافذ (لوحة تثبيت)

• مجموعة مريحة مع موصل QSFP / واجهة و قفص

• تصميم منخفض الانبعاثات عبر أصابع زنبركية قابلة للطي - لا توجد فتحات للإشعاع

• جهاز الإرسال والاستقبال المحسن للينابيع

• تصميم قدم ثلاثي الأبعاد للاحتفاظ بالضغط المحسن وملامسة ثقوب اللوحة المضيفة

• تركيب بسيط وسريع / إزالة

• ثقوب لوحة المضيف غير تالفة عند إزالة القفص

• الروابط و قفص المتاحة

• اضغط على الملاءمة أو من خلال ثقب لحام يؤدي على أقفاص

• متوفر بشكل فردي أو كمجموعة (سلسلة SFPK)

• نوافذ نقل الحرارة على جميع الأسطح قفص QSFP

• يدعم تخطيطات لوحة المضيف المتوافقة مع MSA وتصميمات الإرسال والاستقبال

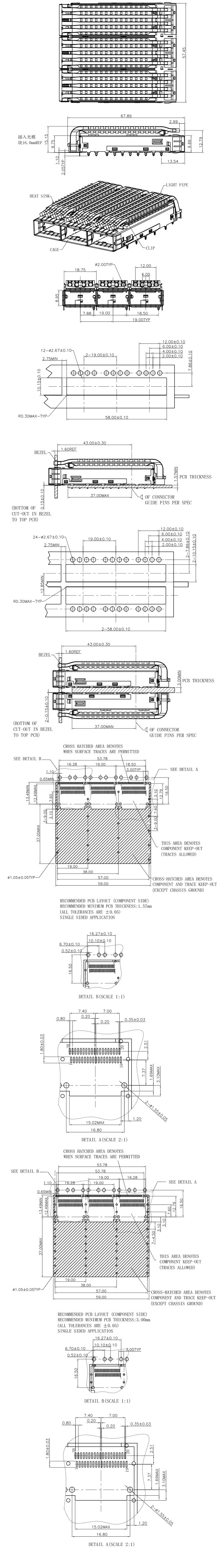

3. الرسم الميكانيكي

يمكنك معرفة تفاصيل Demisions من الرسم التالي

4. المزايا:

• لدينا لدينا قوالب الأجهزة الخاصة والعفن البلاستيك
• لديها 3 LS-WEDM الآلات
• لديها 12 آلة WEDM و 8 آلات CNC
• لديها 20 آلة طحن و 12 آلة تفريغ كهربائية
• لديها 30 آلات ختم
• لديها 55 ماكينات حقن البلاستيك
• لديه ورش التجميع التلقائي
• استجابة سريعة ، والمهنيين R&D المهندسين ، فريق الخدمة الإيجابية ، ضمان كل عملية فعالة ومنظمة تنظيما جيدا ؛
• 20 عاما من التجارب في موصلات متنوعة
• 1500 موظف
• 58 R&D Engineers.
• مصنع 22000 متر مربع
• 20kk الموانئ / الشهر القدرات
• نحن ندعم خدمة Costom ؛
• منتجاتنا متوافقة مع شهادات RoHS و REACH و UL
• شركة طويلة الأجل مع HUAWEI و ZTE و FOXCONN و XIAOMI و TCL وما إلى ذلك
• 20KK Prots / Month القدرات
• شهادات نظام الإدارة الدولي ISO9001 و ISO14001 و QC080000 و OHSAS18001 و IECC

5. تطبيقات قفص QSFP28:

• اتصالات البيانات
• خوادم الراقية
• الشبكات
• قناة ليفية وشبكة جيجابت إيثرنت
• معدات الشبكات
• جهاز التوجيه / التبديل
• خوادم
• تخزين
• الاتصالات السلكية و اللاسلكية
• مفاتيح
• أجهزة الاتصالات السلكية واللاسلكية

هذه ليست قائمة نهائية بالتطبيقات لهذا المنتج. يمثل بعض الاستخدامات الأكثر شيوعًا.

6. خدمة التخصيص

• دعم لجعل موصل QSFP28 المتكامل مع أقفاص EMI أو موصل QSFP28 معزول أو أقفاص QSFP28 معزولة
• يمكن أن يكون QSFP28 Cage بهيكل مشدود 1 xn ، أو 2 xn مكدس
• QSFP28 قفص يمكن أن يكون مع ثقب تبديد الحرارة المختلفة
• يمكن أن يكون QSFP28 Cage مع أنابيب ضوئية أو بدون ، مدمج أو على سطح قفص أو buttom
• QSFP28 Cage يمكن أن يكون مع المشتت الحراري أو بدونه ، والمغسلة الحرارية بأسلوب مختلف
• يمكن أن يكون QSFP28 Cage مع EMI Finger Spring أو حشية مطاطية
• يمكن تخصيص نوع مختلف للتركيب ، أو الصحافة الملائمة أو اللحام ، وطول الدبوس

7. مزايا قفص QSFP28:

8. ما هو QSFP؟

توفير سلسلة من مجموعات QSFP28 Cage بدون موصلات متكاملة ، تستخدم الأقفاص على نطاق واسع في صناعات الشبكات والاتصالات ومركز البيانات. الجيل التالي من أجهزة الإدخال / الإخراج عالية السرعة ، والتي تدعم تطبيق 40G إلى 100G Ethernet. توفر أقفاص Press Fit المصنوعة من سبائك النحاس بدائل EMI spring أو EMI ومتوافقة تمامًا مع الوحدات البصرية QSFP الحالية (جهاز إرسال واستقبال) وتجميعات الكابلات.

تستخدم أجهزة الإرسال والاستقبال QSFP28 بشكل أساسي في تطبيقات الإيثرنت من 40 إلى 100 جيجا ، والتصميم المدمج ، وانخفاض استهلاك الطاقة ، والتكلفة المنخفضة يجعلها الخيار الأول في تطبيق إيثرنت 100G ؛

QSFP28 Cage متوافق مع الأنواع التالية من جهاز الإرسال والاستقبال QSFP28 (الوحدة البصرية)

• 100GBASE-SR4 QSFP28 الإرسال والاستقبال
• 100GBASE-PSM4QSFP28 جهاز الإرسال والاستقبال
• 100GBASE-LR4 QSFP28 الإرسال والاستقبال
• 100GBASE-CWDM4 QSFP28 الإرسال والاستقبال
