مكان المنشأ:
الصين
إصدار الشهادات:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

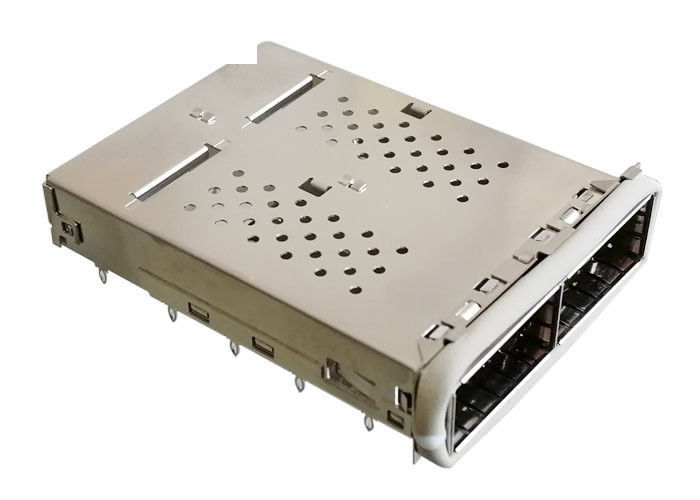

2 منفذ QSFP14 Cage 1x2 Ganged Cage مع حشية EMI المستخدمة لشبكة إيثرنت 56G
1. نظرة عامة على QSFP:
جهاز رباعي الشكل صغير الحجم القابل للتوصيل (QSFP) هو جهاز إرسال واستقبال مدمج وقابل للتسخين سريعًا يستخدم لتطبيقات اتصالات البيانات. يتم تحديد عامل الشكل والواجهة الكهربائية بواسطة اتفاقية متعددة المصادر (MSA) تحت رعاية لجنة عامل الشكل الصغير. وهو يربط أجهزة الشبكات (مثل الخوادم والمفاتيح) بكابل الألياف البصرية أو اتصال النحاس النشط أو السلبي. إنه تنسيق صناعي تم تطويره ودعمه بشكل مشترك من قبل العديد من موردي مكونات الشبكة ، مما يتيح معدلات بيانات من 4x1 جيجابت / ثانية لـ QSFP و 4x10 جيجابت / ثانية لـ QSFP + وبأعلى معدل 4x28 جيجابت / ثانية يعرف باسم QSFP28 المستخدم لـ 100 جيجابت / ليالي الروابط.
إنتاج QSFP Cage الذي يمكن أن يكون مع أو بدون موصل متكامل (واجهة كهربائية) ؛
يحتاج المستخدمون إلى نقل الإشارة الضوئية أو الإشارة الكهربائية على مسافة عالية السرعة ، وهناك حاجة إلى الألياف ، QSFP الإرسال والاستقبال ، واجهة الكهربائية و QSFP قفص ؛
إن QSFP cage هو في الواقع قفص التدريع ، EMI ، من قطعة واحدة من مواد سبائك النحاس ، مع العديد من ثقب تبديد الحرارة ، دبوس التثبيت (Press Fit PIN) ، الأنابيب الخفيفة والمشتت الحراري.
2. هيكل قفص QSFP (48003-00N011):
| اسم المنتج | 1 × 2 منافذ QSFP14 قفص مع حشية EMI ، دون واجهة متكاملة |
| QSFP طول القفص | 55.4 مم |
| QSFP عرض القفص | 43.4 مم |
| QSFP ارتفاع القفص | 14.65 مم |
| QSFP قفص الصحافة صالح طول دبوس | 2.05 مم |
| QSFP قفص واحد منفذ العرض | 18.75 مم |
| QSFP قفص واحد ميناء الطول | 8.95 مم |
| مظهر خارجي | قفص معدني مطبوع ومشكل ، مع فتحة لتبديد الحرارة |
| أنابيب خفيفة | بدون ، يمكن تخصيصها على النحو المطلوب |
| تقليل الحرارة | بدون ، يمكن تخصيصها على النحو المطلوب |
| نوع مونوت | اضغط صالح جبل نوع |
| مواد قفص | سبائك النحاس |
| EMI فنجر الربيع | بدون ، يمكن تخصيصها على النحو المطلوب |
| طوقا EMI | نعم |
3. تطبيقات QSFP Cage (48003-00N011):
4. المزايا:
5. خدمة التخصيص

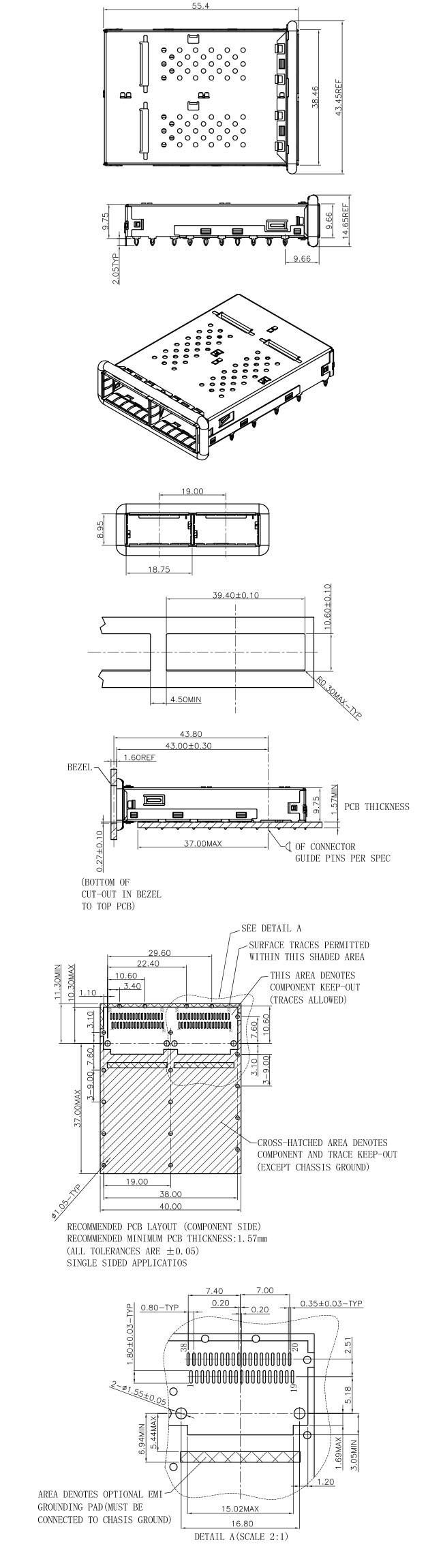

6. الرسم الميكانيكي
يمكنك معرفة تفاصيل Demisions من الرسم التالي
