مكان المنشأ:
الصين
إصدار الشهادات:
CE ROHS

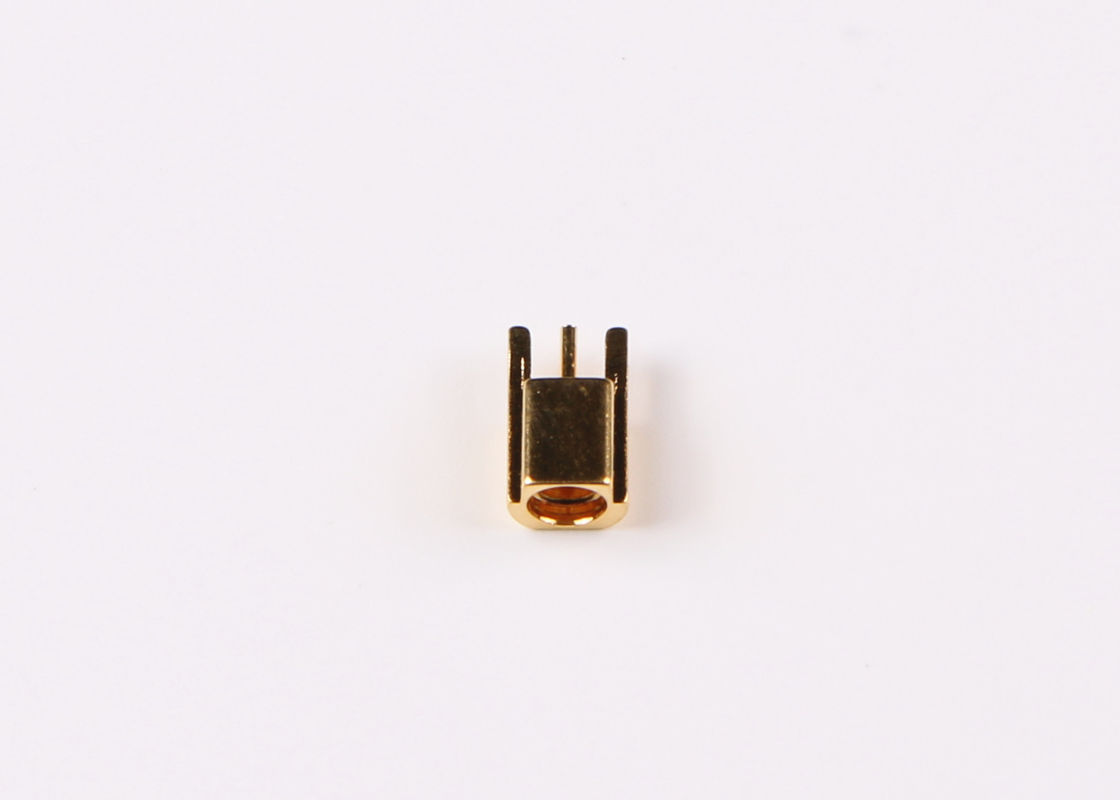

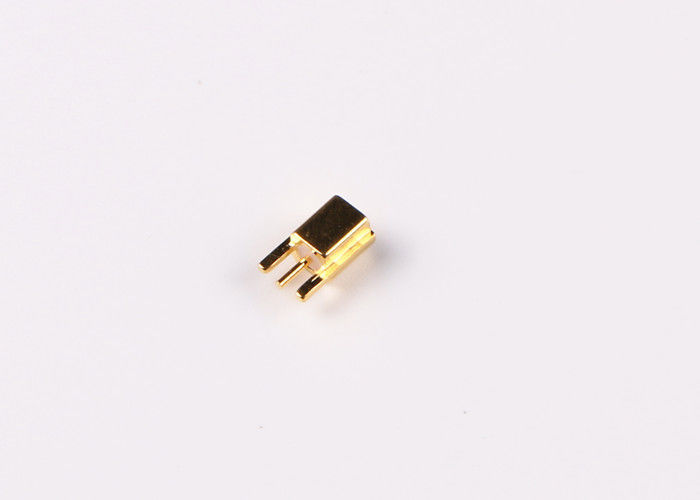

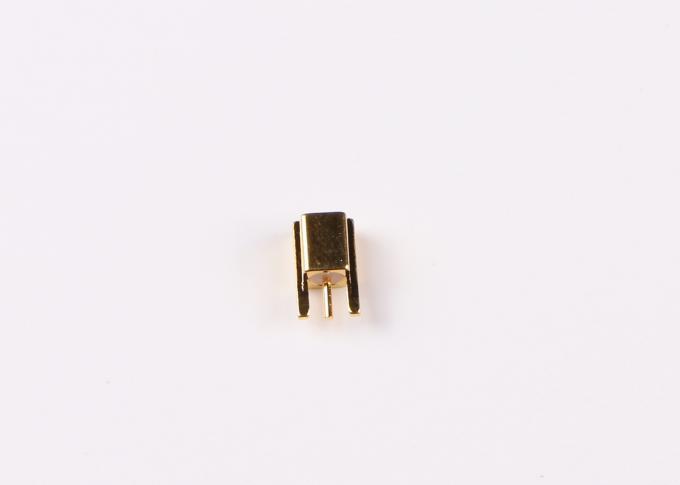

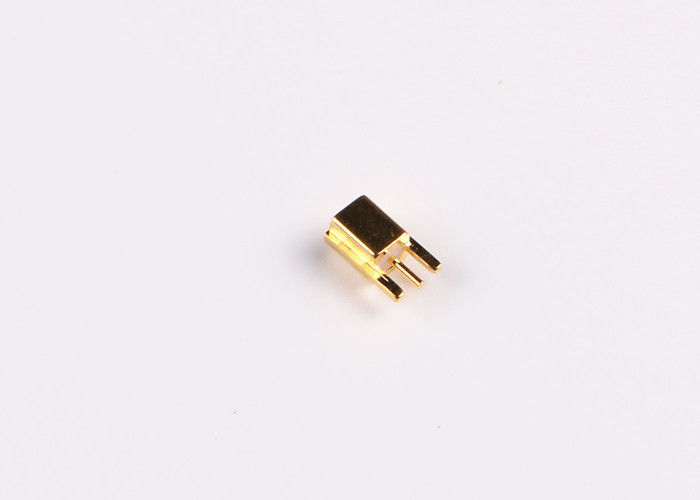

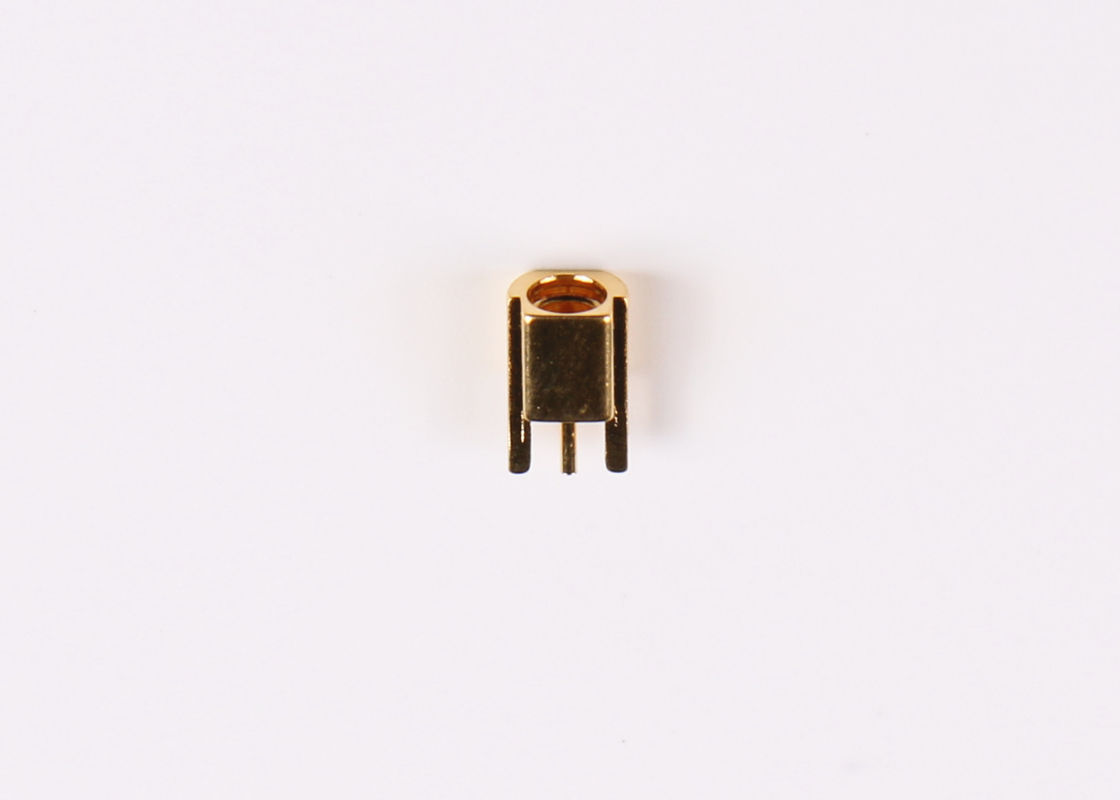

مطلية بالذهب ذكر التوصيل MCX مستقيم كابل موصل محوري لثنائي الفينيل متعدد الكلور جبل
المميزات:
- يعمل التوصيل السريع / فصل التزاوج الإضافي على تقليل وقت التثبيت
- يستوعب مجموعة واسعة من الكابلات المحورية شبه الصلبة المرنة RG
- موصلات MCX متوفرة في إصدارات الزاوية المستقيمة أو اليمنى ، وكذلك الحاجز ، لوحة الفتحة ، لوحة 4 فتحات أو خيارات بدون تركيب.
- منخفضة التكلفة جنبا إلى جنب مع جودة عالية.
- أداء النطاق العريض مع انعكاس منخفض من العاصمة إلى 6 غيغاهرتز.
- 50 أوم مقاومة
- متوفر للإلصاق بالكابل القياسي في الصناعة وكجهاز لوحة دوائر مطبوعة
- تقديم أداء قابل للتكرار
تطبيق:
TYPE MCX RF Connector هو نوع من الموصلات المصغرة المزودة بخاصية التوصيل المزدوج. تتميز المعاوقة المميزة بنوعين: 50 و 70. تتميز الموصلات في الحجم الصغير والوزن الخفيف وهيكل موجز وسهل الاستخدام. يتم استخدامها على نطاق واسع في نظام الوضع العالمي ، وشبكة الكمبيوتر الشخصي الرقمي ، وجميع أنواع أجهزة الراديو ، والمعدات الإلكترونية صغيرة الحجم ونظام WLAN.
ينطبق موصل RF من سلسلة MCX على الأجهزة التي لها متطلبات الوزن والحجم ، ويمكن أن يصل تردد التشغيل إلى 6 جيجا هرتز ، واستخدام تصميم المكونات الإضافية ، وحجم الواجهة يشبه SMB ، ولكن حجم الصوت أصغر بنسبة 30٪ تقريبًا ، والاتصال أكثر موثوقية ، والاتصال أسرع ، والتي يمكن أن تلبي متطلبات الاتصالات الرقمية بشكل مكثف ومصغر.
تطبيقات موصلات MCX هي تلك التي يكون فيها الحجم والوزن والأداء وسهولة التجميع اعتبارات القيادة لقرار التصميم النهائي. عادة ، تشمل هذه المواقع GPS والاتصالات اللاسلكية (WLAN والجوال) والسيارات.
تخصيص:
| الخصائص الكهربائية | ||
| معاوقة | 50 أوم | |
| نطاق الترددات | DC ~ 6GHz | |
| الفولطية | 250 VRMS (الحد الأقصى لمستوى سطح البحر) | |
| عازلة الجهد المقاومة | 750 VRMS (الحد الأقصى لمستوى سطح البحر) | |
| مقاومة العزل | > = 2000MOhm | |
| مقاومة التواصل | موصل الخارجي | <= 2.5mOhm |
| موصل مركز | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| المواد والميكانيكية الخصائص | |||
| مركز موصل | ذكر المكونات | نحاس | مطلي بالذهب |
| أنثى / المقبس | Sn-P البرونزية | مطلي بالذهب | |
| مرونة الاتصال | البريليوم البرونزية | النيكل مطلي | |
| شل / الإسكان | النحاس والفولاذ المقاوم للصدأ | النيكل مطلي | |
| عوازل | PTFE | ||
| الختم الدائري | مطاط سيليكون | ||
| متانة | 500 دورة | ||
| بنفايات المتوافقة | نعم |
| مركز الاتصال إنهاء | تجعيد |
| الاتصال الخارجي إنهاء | تجعيد |
| دورات التزاوج | 500 دورة |
| الاتصال الاحتفاظ | 10N دقيقة |
| كابل الاحتفاظ | 100N دقيقة |
| قوة التزاوج | 13.6N كحد أقصى |
| قوة اقتران الامم المتحدة | 13.6N كحد أقصى |
المواصفات البيئية:
| درجة حرارة التشغيل | -30 إلى +70 درجة مئوية |
| تصنيف IP (تزاوج) | IP64 |
ملحوظة:
لدينا أكثر من 10000 نوع من منتجات التوصيل البيني ((BNC ، TNC ، MCX ، MMCX ، SMA ، SSMA ، SMB ، SSMB ، BMA ، SBMA ، SMC ، SC ، SMP ، SSMP إلخ.) ،) ، إذا كان الموصل الذي تستخدمه هو لم يتم العثور ، يرجى الاتصال بنا مع التفاصيل الخاصة بك.
